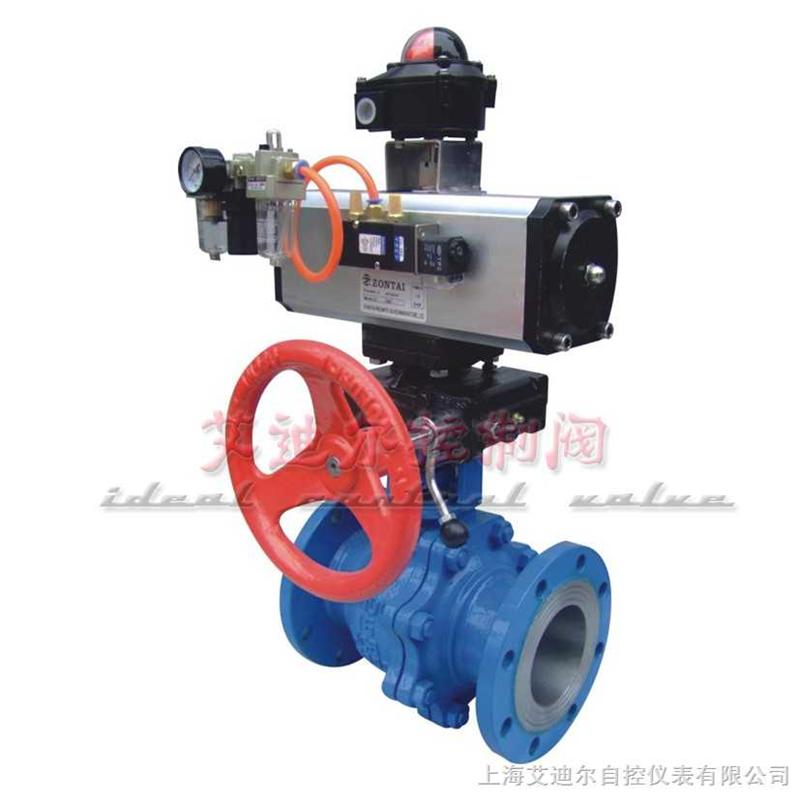

■气动O型切断球阀概述
ZSHR气动O型切断球阀由气动活塞式执行机构和O型球阀组成。DN15-200为浮动球式，DN250-300为固定球式结构。
该阀结构紧凑、体积小、重量轻、装拆维修方便、流道通畅、流阻小、密封性能好。阀座采用挠性的唇缘结构，具有磨损补偿和中腔自动泄压作用，因而密封可靠，使用寿命长。
广泛应用于石油、化工、电力、冶金、钢铁、造纸、医药、食品、纺织、轻工等行业。
■气动O型切断球阀阀体
型 式：直通铸造球型阀
公称通径：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm
公称压力：PN1.6、2.5、4.0、6.4Mpa
法兰标准：JB/T79.1-94、79.2-94等
材 料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等”
上 阀盖：与阀体成一整体 -45～+
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
■气动O型切断球阀阀内组件
阀芯型式：球型阀芯
流量特性：快开特性
材 料：铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)
额定行程：全开90°
■气动O型切断球阀执行机构
型 式：DA、SR、AW、GT单作用、双作用活塞式执行机构
供气压力：400～700Kpa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
环境温度：-30～+
■气动O型切断球阀阀作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
■气动O型切断球阀附件
电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
■气动O型切断球阀资料 【资料】
资料的内容包含：
1、气动O型切断球阀概述
2、气动O型切断球阀阀体
3、气动O型切断球阀阀内组件
4、气动O型切断球阀执行机构
5、气动O型切断球阀阀作用型式
6、气动O型切断球阀附件
7、气动O型切断球阀流量系数CV值和泄露量
8、气动O型切断球阀阀体材料的使用温度·压力范围
9、气动O型切断球阀阀体、阀内件标准材料组合及使用温度范围
10、气动O型切断球阀结构图
11、气动O型切断球阀执行机构配置
12、气动O型切断球阀外形尺寸及重量
