BC3690变压器电参数测量仪使用说明

一、变压器电参数测量仪概述

    BC3690型变压器电参数测量仪，采用数字同步采样技术，准确测量三相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值，测量为0.2级。具有测量速度快、高、使用方便、轻巧美观等到特点。专门应用于电力变压器的电量的检测，该仪表可取代于九块同等级指针仪表，是传统电量测试仪表的理想换代]产品。

二、变压器电参数测量仪产品特点

    1、采用240×64点阵液晶显示屏(带背光)同时显示三相电压、电流、低压侧电压、功率、功率因数、频率等20个参数。
    2、可测试空载和短路试验所需的电量参数。
    3、线性范围宽、读数重复性好、性能稳定。
    4、保证功率因数0.000～1.000的准确测量，尤其适用于低功率因数负载的检测。
    5、方便的锁存功能保证测量数据的同时性及操作的方便性。

三、变压器电参数测量仪技术指标：

四、变压器电参数测量仪使用方法

面板

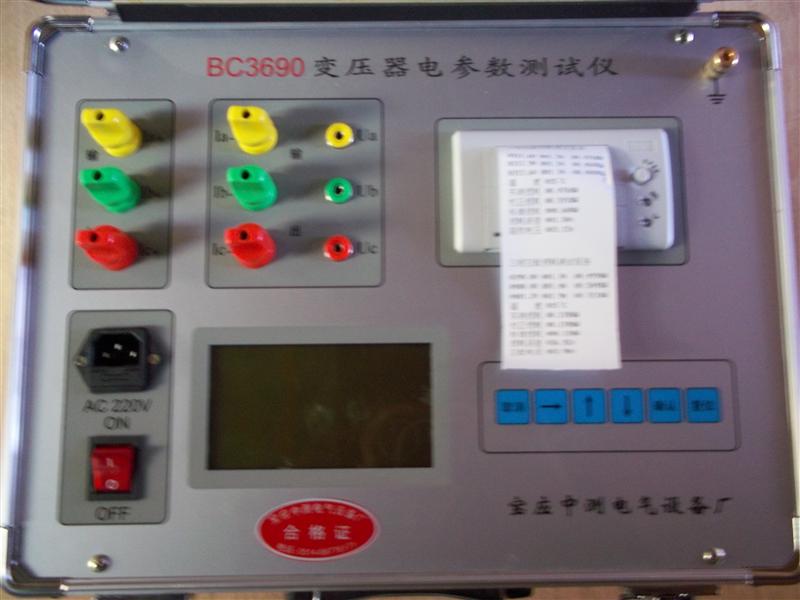

    前面板中间为240×64点阵液晶显示屏,右面有“4L／３Ｌ、锁存、打印、设定、∧、∨、＞、＜、●”共九键，左面下电源开关、电源指示灯。
显示方式分别为空载试验、短路试验，开关状态为空载试验，按“∧”键实现显示方式转换。

空载试验显示方式如下：

短路试验显示方式如下：

    空载及短路试验中A、B、C、字符后的各行分别显示对应各相电压VoI(V)、电流Cur(A)、功率Pow(W)及功率因数Factor，E字符后的一行显示电压平均值VoI(V)、电流平均值Cur(A)、总功率Pow(W)及功率因数Factor。F显示频率、UK显示阻抗电压、UK75显示在75℃下阻抗电压、PK75显示75℃下短路损耗、io显示空载电流百分数(%)。
为完成各功能操作，九个按键功能如下：
    4L/3L键：连续按该键，键上的两个指示灯4L/3L循环点亮，当4L指示灯亮，仪表处于“三瓦法”测量；当3L指示灯亮，仪表处于“二瓦法”测量。
    锁存键：按下该键，对应指示灯亮，表明仪表处于锁定状态，再按该键，指示灯灭，仪表退出锁定，恢复正常测量状态。
    打印键：按下该键，仪表以显示固定的格式打印按键瞬时的所有测量值。(打印机须处于连机状态)
    设定、∧(数字增加)、∨(数字减小)、＞(闪动位右移)、＜(闪动位左移)、●(小数点)共六键完成参数设定功能。
    测试前需正确地设定参数，按设定键，显示：

    Ku：表示电压倍率(升级备用)； Ki：表示电流倍率(升级备用)；
    Uo：表示高压额定电压； T：表示铜材或铝材(铜：235、铝：225)；
    t：表示温度； ：表示额定容量； U：表示低压额定电压。
    按下电源开关，电源指示灯亮。

五、变压器电参数测量仪供货成套性

    1、BC3690型变压器电参数测量仪一台
    2、产品说明书一份
    3、产品合格证保修单一份
    4、电源线一根
    5、0.5A保险丝二只
    6、测试线一套
