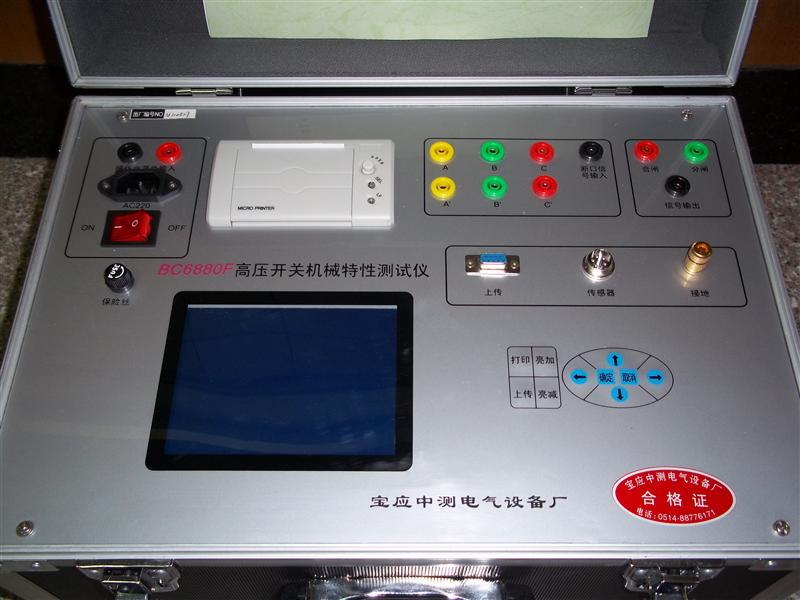

BC6680F 高压开关动特性测试仪

高压开关动特性测试仪适用于进口、国产各种型号之多油、少油、SF6、真空等高压开关(断路器)的机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。
    高压开关动特性测试仪的详细介绍
    ML-3000高压开关动特性测试仪

    一、主要特点

    1． 主要数据、操作命令中文界面显示

    2． 数据、曲线屏幕分时打印数据、波形。

    3． 非测试数据不显示(含数据0不显示)

    4． 金短时间数据测试功能(在合000分状态有效!)

    5． 非动杆测量比例适于V0、V1、V2、V3、V4各项速度定义。

    6． 测试数据可存储、上传电脑。



    二、 适用对象

     ML-3000高压开关动特性测试仪适用于进口、国产各种型号之多油、少油、SF6、真空等高压开关(断路器)的机械特性测试。亦适用于电磁动作类电器(如接触器、继电器等)的时间测试。



    三、测试数据

    1．时间： 固有分闸(合闸)时间

     分闸(合闸)相内不同期

     分闸(合闸)相间不同期

     合闸(分闸)弹跳时间(弹跳次数)

     合-分时间(金短时间)

    2．速度： 刚分(刚合)速度

     指定时间段(行程段或角度段)平均速度

    分闸(合闸)速度

    3．行程： 动触头行程(开距)

     接触行程(插入行程)

     过冲行程

     反弹行程(幅值)

    4．操作电流特性

    5．低电压动作特性

    备注：弹跳次数、过冲行程、反弹行程(幅值)须在波形上读取，可打印输出。



    四、技术指标

    环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的III组仪器(即可在室外环境使用)。

    型式：便携式

    包装：铝合金

    使用电源 ：

    电压：AC220V±10%

    频率：50Hz±5%

    使用环境要求 环境温度：-10℃～40℃

    相对湿度：< 80%

    安全性能

     绝缘电阻：> 2MΩ

     漏电流：< 3.5mA

     介电强度：电源进线对机壳能承受1500V(50Hz有效值)1分钟的耐压

    时间测试

     测试范围：0.1ms～997ms

     准确度： ±(0.1%读数+2个字)

     图形显示：13路≮0.1ms所有跳变

    速度测试

     测速范围：1mm传感器 0.01～25.00m/s，

     0.1mm传感器 0.001～2.50m/s

     1°角度传感器 1周波/ 1°

    准确度： 1mm传感器 ±(1%读数+1个字)

     0.1mm传感器 ±(2%读数+1个字)

     1°角度传感器 ±(1%读数+1个字)

    行程测试

     测试范围：1mm传感器 0～750mm

     0.1mm传感器 0.1～30mm

     1°角度传感器 0～360°
