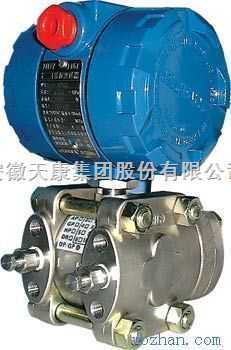

1151智能电容式压力变送器
1、主要特点
1151系列智能电容式变送器除了一般电容式变送器的固有特点外，还具有如下特点：
·智能电子部件仅由一块组成
·量程比15：1或10：1
·0-0.6－0-42000KPa
·就地按鍵调整量程和零点
·可更新现存的TY-1151(包括1151)各种模拟式变送器为智能仪表
·符合HART协议，可用HART通讯器268、275与本智能表进行双向通讯而不中断输出信号
·在采用HART协议的分散控制系统中同主机进行双向通讯
·具有自诊断和远传诊断功能
·带有EEPROM，不怕断电丢失数据
2、工作原理
被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。
当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器和压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号，其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方，，传感器微调等运算，以及诊断和数字通信。
本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如275型智能通信器或采用HART协议的控制系统)的连接
接口。此线路检测叠加在4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频鍵控FSK技术并依据BeII202标准。
