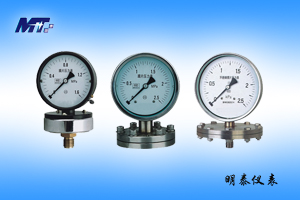

膜片压力表是由淮安市明泰仪表有限公司提供,欢迎您来电咨询其产品的详细信息！膜片压力表的种类有很多,不同型号的膜片压力表应用范围也会有细微的差别,而我们将会为您提供优质的产品和全方位的售后服务。
电话： 138 网址：https://www.jsmt17.net/
产品结构原理：仪表由测量系统(包括接头、法兰、膜片)、传动机构、指示装置和外壳组成。在被测介质的压力作用下，仪表的弹性元件(膜片)产生与压力大小成正比的弹性变形—位移，借助连杆经传动机构放大，由指示装置指示被测压力值。
产品应用： 膜片压力表适用于测量有一定腐蚀性、粘稠性质和非结晶或非凝固的各种流体介质的压力或负压。
可根据测量介质对耐腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
使用环境条件：垂直安装。
温度影响：40℃～+70℃；相对湿度不大于0.04%/℃
主要技术指标：
○测量范围、承压部尺寸
| 型号 | 标度范围 | 承压部尺寸 |
| YPT-100A | 0～0.06,0～0.1,0～0.16,0～0.25,0～0.4,0～0.6, 0～1,0～1.6,0～2.5,-0.1～0,-0.1～0.06,-0.1～0.15, -0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～0.24Mpa | Φ85 |
| YPT-100B | ||
| YPT-100B-F | Φ115 | |
| YPY-150A | Φ85 | |
| YPY-150B | ||
| YPT-150B-F | Φ115 | |
| YPT-100B | 0～1.6,0～2.5,0～4,0～10,0～16,0～25, 0～40,-1.6～0,-2.5～0,-4～0，-6～0，-10～0， -16～0，-25～0，-40～0，-0.8～0.8， -1.2～1.2，-2～2，-3～3，-5～5，-8～8 -12～12，-20～20Kpa | Φ160 |
| YPT-100B-F | ||
| YPT-150B | Φ160 | |
| YPT-150B-F |
*0-40，-40-0，±20KPa规格承压部尺寸D1；为φ85
○度等级：2.5
○使用环境温度：-40℃～+70℃；相对湿度不大于0.04%/℃
○温度影响：使用温度偏离20±5℃时，其温度福建误差不大于0.04%/℃。
○工作位置：垂直安装。
○外壳防护等级：IP64
○导压系统及外壳等主要零件材质
| 导压系统 | 表壳材料 | |||
| 膜片 | 法兰接头 | 密封垫圈 | ||
| YPT-100A | Cr15Ni7Mo (PH15-7Mo) 316L(≤25Kpa) | 1Cr18Ni9 | 丁腈橡胶 | 铸铝 |
| YPT-150A | ||||
| YPT-100B | 聚四氟乙烯 | 1Cr18Ni9 | ||
| YPT-150B | ||||
| YPT-100BF | ||||
| YPT-150BF | ||||
| YPT-100A | YPT-100B | YPT-100B-F | YPT-150A | YPT-150B | YPT-150B-F | |
| D | f100 | f110 | f110 | f150 | f160 | f160 |
| H | 57 | 57 | 57 | 80 | 80 | 80 |
| 42 | 42 | 42 | 43 | 43 |
