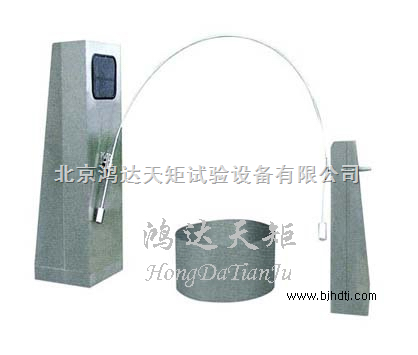

BL-12 北京摆管淋雨试验机

一、摆管淋雨试验机型号：
1. 型号: BL-04  摆管半径：0.4M
2. 型号: BL-06  摆管半径：0.6M
3. 型号: BL-08  摆管半径：0.8M
4. 型号: BL-10  摆管半径：1.0M
5. 型号: BL-12  摆管半径：1.2M
二、产品用途：
  本设备用于外部照明和信号装置及汽车灯具外壳防护。是航空、汽车、家电、科研等领域必备的测试设备。
三、符合标准:
   满足GB 2423.38—90《电工电子产品基本环境试验规程 试验R：水试验方法》，严格按低压电器外壳防护IPX1…IPX2…等级GB/T4942.2-93、GB 4208—93、GB 4706、GB 7000等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验
四、结构特点：
   由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、储水箱、试验水加压回流装置、控制台采用SUS304不锈钢发纹板制作;
五、工作原理:
1. 摆管摆动：通过步进电机、PLC(进口件)驱动减速器、通过可编程逻辑控制器设定自动完成;
2. 工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度;
3. 喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足;
4. 试验水循环：储水箱连接水源自动补助试验用水，水经加压泵传输经分流装置、流量计、压力表至摆管喷嘴；
六、摆管淋雨试验机技术参数:
1. 管喷水孔直径：0.4 :mm
2. 摆管摆角幅度:  ±45°、±60°、±135°、±150°
3. 摆管喷水角度:  ±60°、±180°
4. 摆管半径：R400mm、R600mm、R800mm、R1000mm、R1200mm
5. 摆管速度：无极调速
6. 淋雨水压：80～100KPa(可调节)
7. 试验台直径：600mm
8. 试验台转速：1r/min
9. 喷淋用水：洁净的软质自来水
10. 电源要求：AC380(±10%)V/50HZ  三相五线制.
送货上门，并安装调试操作介绍(直到需方员工独立操作并满意为止)
