| 品牌 | 吉华 | 型号 | CGD-I-DCO2-IR |
| 测量范围 | 0-5000ppm | 测量对象 | 二氧化碳气体 |
| 测量 | ±5% | 尺寸 | 壳体直径105（mm） |
| 重量 | 0.95（kg） |
（数显）二氧化碳变送器（5000）固定在线式气体检测主要由报警控制主机和二氧化碳变送器组成（上图中蓝色探头为非数显变送器）。可以外接声光报警器或启动控制设备的报警控制主机有开关量输出并可选通讯接口，同时也可以与上位机通讯。报警控制主机可接收二氧化碳变送器的信号，当测量值达到设定的报警值时，控制主机发出声、光报警，同时输出控制信号（开关量接点输出），提示操作人员及时采取安全处理措施，或自动启动事先连接的控制设备，以保障安全生产。Jh系列报警主机适用于各种工
业报警控制，壁挂式安装，操作简便，工作状态稳定、测量高。
一、报警控制主机功能及参数
可为探头提供24V电压，接收4-20mA标准信号，二线或三线制探头均可；
可选1,2,4,8,16,32通道数的主机：每通道接一个变送器，定货时说明通道数；
报警点及全部参数可依据用户需要自行按键设定；
每个通道带有两个报警输出；开关量无源触点输出220VAC，2A
可设定低限、高限二级报警，具延时报警功能（部分型号）；
主机可以对检测探头的数据进行修正，可远程调零点；
可选RS485/232通讯功能，并进行实时监控和通讯。
工作电压 220V AC
温度范围：0~70℃
湿度范围：10~90% RH(非凝结)
精 度：0.2%F.s（单通道为：0.5%F.s）
安装方式：壁挂式安装
重 量：约1.2 kg（单/双通道）
外形尺寸：200X200X80mm
二、CO2变送器功能参数
检测气体 二氧化碳
工作原理 红外
检测范围 0-5000ppm
电流 30mA
输出信号 4-20mA标准信号输出
连接电缆 2芯屏蔽电缆
检测 ±5%
零 漂 移 ＜0.5%F.S./月
反应时间 <30s
防爆等级 Ex d IIC T6
防护等级 IP66
工作电源 24V DC 可由主机提供
寿 命 2年
尺 寸 壳体直径105mm
重 量 950g
产 地 北京
型 号 CGD-I-DCO2-IR
三、使用说明

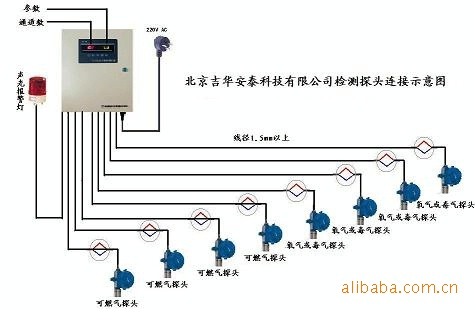

将变送器安装于需要监测的地点，可以多点监控，通过屏蔽电缆接入主机，接线时按说明书或示意图中说明，按颜色对接即可。主机安装于中控室等安全场合，根据需要安装声光报警器、排风扇等设备。当CO2浓度超出预设报警点时，系统发出声光报警，同时启动排
风扇等设备。
一般在设备出厂时，量程、报警点等全部参数都已经按用户要求或相关标准设置完毕，用户在固定和接线之后，即可通电测试。
