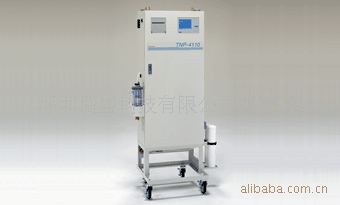

岛津SHIMADZU TNP-4110在线TN、TP分析仪

 仪器测定原理和组成结构

• 仪器测试原理

  >> TN 测定原理
  样品通过2个八通阀、注射器泵抽取到注射器中，添加NaOH和过硫酸钾混合均匀后，送到消解池，在UV光照射＋70℃加热消解15min，生成NO3－离子，然后，又抽取试剂回到注射器，并添加HCl去除水中的CO2和CO32－，后送到检测池在220nm处测试样品的吸光度，并与满量程TN标准液及蒸馏水（零点）的吸光度计算后得出样品的TN浓度。

  >> TP 测定原理
  样品通过2个八通阀、注射器泵抽取到注射器中，添加H2SO4和过硫酸钾混合均匀后，送到消解池，在UV光照射＋90℃加热消解20min，生成PO43－离子，然后，又抽取试剂回到注射器，先添加氢氧化钠中和，并添加钼酸氨＋酒石酸锑钾混合溶液和抗坏血酸进行钼青还原反应显色（满量程TP标液加入钼酸氨和抗坏血酸还原显色后的颜色在日光下呈淡蓝色），后送到检测池在880nm处测试样品的吸光度，并与满量程TP标准液及蒸馏水（零点）的吸光度计算后得出样品的TP浓度。

  >> 检测器的原理

  TNP检测器的结构如下：




                                          图1-1  TNP-4110的检测器结构

        TNP4110的检测器主要由光源、单色器、样品池，光电流检测器等部分组成。光源为Xe灯；样品池为20mm石英比色皿；半透镜只能通过880nm波长的光。光电流检测器的光电管装有一个阴极和一个阳极，阴极是用对光敏感的金属（多为碱土金属的氧化物）做成，当光射到阴极且达到一定能量时，金属原子中电子发射出来。光愈强，光波的振幅愈大，电子放出愈多。电子是带负电的，被吸引到阳极上而产生电流。光电管产生电流很小，需要送到I/O板放大后再送到CPUboard处理。

        根据朗勃特—比尔定律：Xe灯光源发出的光（I0）照射溶液时，一部分光（I）通过溶液，而另一部分光被溶液吸收了，这种吸收是与溶液中物质的浓度和液层的厚度成正比，用数学式表式为：
  ：吸光度（吸收度）；

  那么试样浓度C＝[(A-Az)/(As-Az)]×Cs
  C为试样浓度，A为试样吸光度，Az为零点吸光度，As为满量程吸光度，Cs为满量程标液理论浓度。

• TNP-4110的流程图




                                          图1-2  TNP-4110的流程图

  >> TNP-4110技术规格：

  型号	TNP-4110
  测定项目	总氮（TN）、总磷（TP）
  测定原理	TN：碱性过二硫酸钾.紫外线氧化分解—紫外线吸光光度法
  	TP：过二硫酸钾.紫外线氧化分解—钼青吸光光度法
  测定量程 0点，满点漂移 TN，TP检出下限	TN：0-2/5/10/20/50/100/200mgN/L TP:0-0.5/1/2/5/10/20/50/100mgP/L 在画面上从上述量程中选择 TN，TP的0点，满点均为±3%F.S.以内/日 TN：0.06 mg/L   TP：0.02 mg/L
  测定周期	1小时
  重 现 性 （使用标准液） 直线性 报警	TN：±3%F.S.以内（满量程50mgN/L以下）     ±5%F.S.以内（满量程100mgN/L以上） TP：±3%F.S.以内（满量程20mgP/L以下）     ±5%F.S.以内（满量程50mgP/L以上） TN，TP均为±3%F.S.以内 测定:TN在50mg/L，TP在20mg/L以内时为±3%F.S.以内。       TN在100mg/L，TP在50 mg/L以上时为±%F.S.以内。 报警1（报警） 报警2（错误） 浓度上限报警（TN，TP通用） 断电报警
  计量、输液	使用注射泵，在注射管内自动稀释
  自动校正功能	按设定的时间，周期自动校正
  负荷量演算功能	可与流量输入信号相乘计算负荷量
  试剂贮备量	可贮备1个月的使用量
  模拟输出信号	每一信号从4-20mA、0-16mA、0-1VDC中选择 （标准：浓度2输出；选配：负荷量2输出）
  模拟输入信号	作为流量输入信号，4-20mAADC1输入
  接点输出信号	警报信号、事件信号（可设定“常开”“常闭”）
  接点输入信号	来自流量计的信号、远程信号（“常开”固定）
  串行输出（选配）	可RS-422或RS-232C输出
  显示	带背灯的LCD显示器，文字20位（半角40位）×14行
  打印机	热敏纸，文字42位打印纸幅宽110mm
  电源	AC100±10V、8A（电流断路器容量）
  	室内设置
