| 品牌 | 上海晟昌 | 型号 | 常闭型 |
| 产品用途 | 执行机构 | 驱动能源 | 风阀执行器 |
一、全自动防烟防火执行器
代码 | 型 号 | 功能说明 |
2051 | SD-KM-I | 手动或电动开启阀门、手动或电动复位，输出一组无源开关信号，表面镀铬。 |
2052 | SD-KM-II |
|
二、全自动防烟防火执行器
代码 | 型 号 | 功能说明 |
2061 | SD-K-I | 手动或电动开启阀门、手动复位，★输出一组无源开关信号，表面喷塑。 |
2062 | 手动或电动开启阀门、手动复位，★输出一组无源开关信号，表面喷塑。 | |
|
|
|
三、全自动防烟防火执行器
代码 | 型 号 | 功能说明 |
2071 | SD-K-II | 手动或电动开启阀门、手动或电动复位，输出一组无源开关信号，表面喷塑。 |
|
|
|
四、技术参数
产品型号 | SD-KM-I | SD-KM-II | SD-K-I | SD-K-II |
工作状态 | 常闭 | |||
额定电压 | DC24V±10% | |||
额定电源 | 0.3A | 0.7A-1A | 0.7A | |
动作方法 | 电机、电磁铁、手动 | 电磁铁、手动 | ||
动作时间 | ＜3S | 瞬间 | ||
复位方法 | 电机复位、手柄复位(开启阀门) | 手动复位(开启阀门) | ||
复位时间 | 约25S(24V时) | 约50S | 无 | |
动作温度 | / | |||
开启方向 | 顺时针方向开启 | 逆时针方向开启 | ||
主轴孔径 | Φ12.7mm | |||
可控面积 | ≤0.8m2 | ≤0.4m2 | ||
主轴高度 | 露出阀体145mm | 露出阀体157mm | 露出阀体90mm | 露出阀体105mm |
驱动形式 | 内置扭簧式 | |||
风量调整 | / | |||
额定通电 | 连续通电(自动切断方式) | |||
信号输出 | 关闭信号及联锁控制信号 | |||
接点容量 | 380V 3A | |||

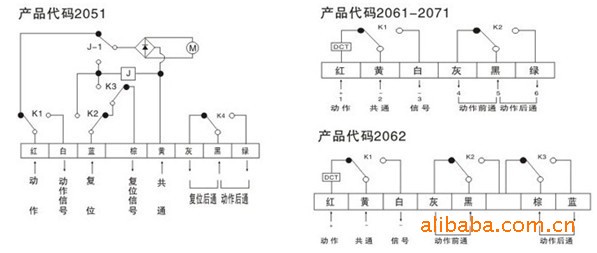

五、接线图

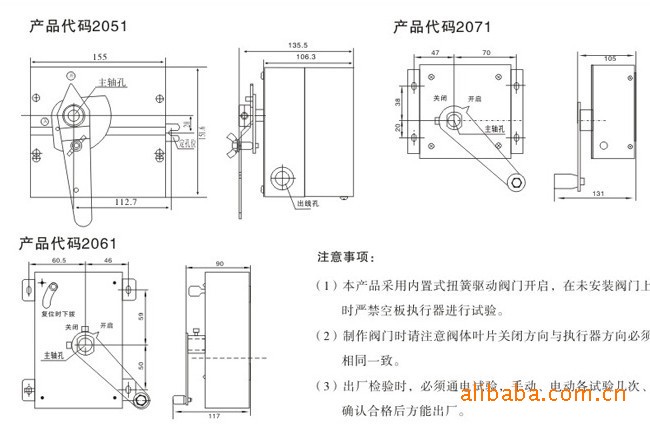

六、产品示意图
