| 品牌 | 超能 | 型号 | DKJ-210 DKJ-310 DKJ-410 DKJ-510 |
| 产品用途 | 用于控制阀门，风门风机等 | 驱动能源 | 电动执行器 |

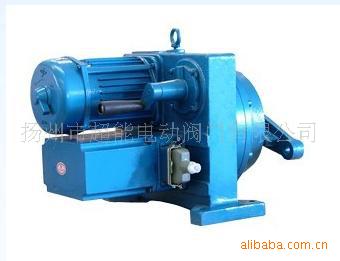

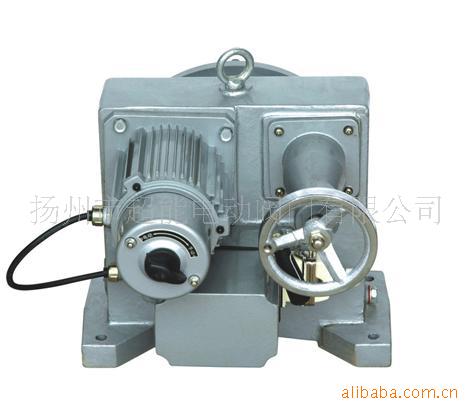

DKJ型角行程电动执行机构是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、 Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,dc(或0～10mA,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：它广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
特点●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-210(CX)
DK：普通型J：角行程210：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
| 项目名称 | DKJ系列 | |
| 控制 机构 | 输入信号 | 无 |
| 反馈信号 | 0～10mAdc 4～20mAdc | |
| 死区 | 0.4％～3％ | |
| 基本误差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 开侧，闭侧 | |
| 开度检测 | 精密导电塑料电位器 | |
动力 | 动力 | 220V，50Hz |
| 驱动电机 | 伺服电机 | |
附属机构 | 加热器 | 选择件 |
| 手动机构 | 手轮 | |
| 安装 条件 | 环境温度 | 无加热器-25℃～+70℃ |
| 相对湿度 | <95％ | |
| 环境气体 | 无腐蚀性气体 | |
| 接线口 | 十四线插头 | |
| 防护等级 | ||
型号 | 出轴转矩(Nm) | 额定转角 | 全行程时间(S) | 额定电流(A) | 质量(Kg) |
DKJ-210 | 100 | 90° | 100±20 | 0．5 | 31 |
DKJ-310 | 250 | 90° | 100±20 | 0．65 | 48 |
DKJ-410 | 600 | 90° | 100±20 | 1．5 | 86 |
DKJ-510 | 1600 | 90° | 100±20 | 2．5 | 125 |
DKJ-610 | 4000 | 90° | 100±20 | 4．5 | 125 |
DKJ-710 | 6000 | 90° | 100±20 | 8 | 145 | 型号与规格
单位：mm 表 10
型号 | A | B | C | D | E | F | G | H1 | H2 | H3 | H4 | L | 1Φ | 2Φ | 3Φ | 键 |
DKJ—210 | 220 | 245 | 130 | 158 | 86 | 35 | 100 | 270 | 233 | 128 | 20 | 360 | Φ12 | Φ25 | Φ14 | 8x7 |
DKJ—310 | 260 | 300 | 100 | 130 | 115 | 50 | 120 | 307 | 260 | 135 | 20 | 445 | Φ13 | Φ35 | Φ16 | 10x8 |
DKJ—410 | 320 | 365 | 130 | 162 | 142 | 60 | 150 | 380 | 322 | 170 | 30 | 565 | Φ14 | Φ40 | Φ18 | 12x8 |
DKJ—510 | 390 | 424 | 180 | 212 | 121 | 80 | 170 | 440 | 379 | 196 | 35 | 640 | Φ14 | Φ58 | Φ20 | 18x11 |
DKJ—610 | 430 | 476 | 200 | 240 | 140 | 100 | 170 | 495 | 435 | 225 | 35 | 690 | Φ14 | Φ60 | Φ30 | 18x11 |
DKJ—710 | 510 | 560 | 270 | 320 | 165 | 110 | 215 | 630 | 544 | 304 | 50 | 810 | Φ22 | Φ86 | Φ30 | 24x14 |
电动执行器名称，型号，行程
如需要配置伺服放大器，操作器和球形铰链应另注明
本产品适配伺服放大器型号如下：ZPE—2030 ZPE—3101
