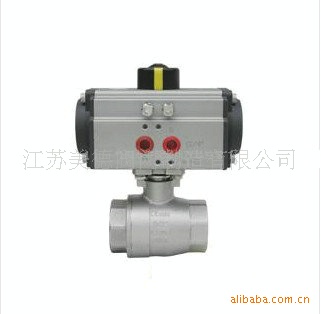

| 品牌 | 江苏美德 | 型号 | AT一片式气动球阀 |
| 产品用途 | 工业 | 驱动能源 | 气动执行器 |
概述
气体高压球阀是双（单）作用气动活塞式执行器与进口BKH高压球阀组成，是一种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
1.气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
2.回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
3.定位器可调节阀门管道流量
气动执行器主要技术参数
气动执行器 | 型号 | QW系列、AT系列 |
气源压力 | 0.4 ～ 0.8 MPa | |
回转角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ～ +90℃ |
阀体主要零件材料
零件名称 | 阀体 | 球芯 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
材料 | 锻钢、不锈钢 | 不锈钢 | 聚甲醛、聚醚醚酮 | 2Cr13 | 氟橡胶 | 不锈钢 | 铸钢 |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 螺栓 |
QW-TZ AT | 铝合金型材 （硬质阳极氧化） | 压铸铝合金 （环氧树脂喷涂） | 压铸铝 | 钢 （镀镍磷合金） | NBR | SUS304 |
主要性能规范
型号 | 公称压力 PN（MPa） | 试验压力Ps（MPa） | 启闭时间 （S） | 工作温度 （℃） | 适用介质 | |
壳体 | 密封 | |||||
Q611N | 16 | 16 | 24 | 1～２ |
-35～120 |
天然气、油 |
35 | 35 | 50 | ||||
Q614N | 16 | 16 | 24 | 1～２ | ||
35 | 35 | 50 | ||||
