| 品牌 | 山河电装 | 型号 | SHR-15 |
| 产品用途 | 球阀、蝶阀 | 驱动能源 | 电动执行器 |
SH-05
1、功能强劲：智能型、比例式、开关式、各类信号输出型应有尽有
2、体积小巧：体积仅相当于同类产品的35%左右
3、轻便宜人：重量仅相当于同类产品的30%左右
4、性能可靠：轴承牙口电气元件等关键零部件采用进口产品
5、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰
6、精密耐磨：蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好
7、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动高
8、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障
9、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源
10、使用方便：免加油、免点检、防水防锈、任意角度安装
11、保护装置：双重限位、过热保护、过载保护（选装）
12、多种速度：全行程时间5秒、10秒、15秒、30秒、60秒、100秒等
13、防腐防锈：支架、联轴器、螺钉均采用不锈钢
14、智能数控：数字设定、数字整定、高度、自诊断、一机多能
15、集成一体：智能控制模块高度集成于电动装置本体中，无须外接定位器等
主要技术参数：
性能/机型 | SH-10 | SH-15 |
输出力距 | 100Nm | 150Nm |
90°动作时间 | 15S/30S/60S | 48S |
回转角度 | 0°~360°任意角度调节 | |
电机功率 | 25W | 30W |
整机重量 | 3kg | |
电源 | AC110V,AC220V,AC380V,DC24V,DC12V | |
绝缘电阻 | DC24V,100/250VDC110V/220V 100/500VDC | |
耐压等级 | AC110V/220V 1500VAC 1分钟AC380V 1800VAC 1分钟 | |
防护等级 | IP68 | |
安装方位 | 360°任意角度安装 | |
电气接口 | G1/2防水电缆接头，电源线、信号线各一个 | |
环境温度 | -30℃~ +60℃ | |
控制电路
选 项 | A型：极限位置开关（标准型） B型：带中间位置开关 C型：带电机位 D型：直流电机控制电路 E型：带伺服控制器（调节型） F型：三相交流（380V）电机控制器 G型：带电位和中间位置开关 H型：带R/I变换器 | |
任选功能 | ◆过力矩保护器◆除湿家人器◆不锈钢支架、联轴器 | |
对于下例过程控制，SH系列电动执行机构为理想选择；

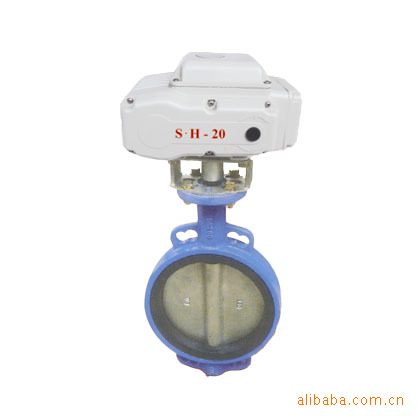

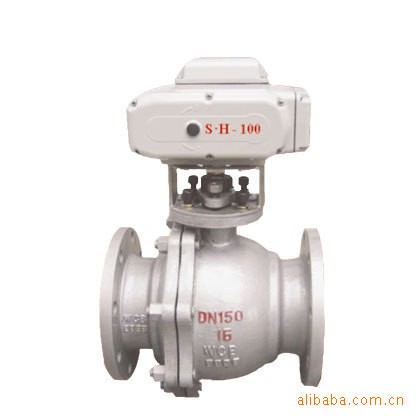

◆蝶阀，球阀，旋塞阀及其他阀门。
◆自动化及计算机控制系统。
◆流量，温度，液位及压力控制装置。
◆机械定位转动。
SH系列电动执行机构广泛应用于多种工业领域，包括石油，化工，电力，冶炼，建材，制药，造纸，水处理，酿造，食品加工，船舶，及楼宇自动化系统等。
