| 品牌 | 上海晟昌 | 型号 | 连续调节型 |
| 产品用途 | 执行机构 | 驱动能源 | 风阀执行器 |
2Nm 4Nm
连续信号控制0-95°角行程可调
全行程过载保护 联轴器输出
一、产品代码及型号
代码 | 型号 | 输出力矩 | 电源电压 | 接线图 | 附加功能 |
317 | DM04-24 | 4Nm | AC/DC24V | ⑨ | / |
318 | DM04-24S | ⑨+⑧ | 内附一只微动开关 | ||
319 | DM04-220 | AC220V | ⑾ | / | |
3110 | DM04-220S | ⑾+⑧ | 内附一只微动开关 |
二、技术参数
电源 | AC220V,AC/DC24V |
允差 | ±10% |
输出力矩 | 2Nm 4Nm |
运行时间 | 60s...100s |
运行功耗 | 3V A 2W |
堵转功耗 | 1...2V A |
输出角度 | 90° (95°Max) |
控制信号 | 单开关(2位单线)直接控制 |
| 双开关(3位浮点)直接控制 |
使用轴径 | Φ10...16mm or□5...11mm |
过载保护 | 自动 |
防护等级 | IP54 |
使用环境 | -10..+55℃ 0...90%Rh |
噪音 | 40Db(A) |
净重 | 0.6...0.8Kg |

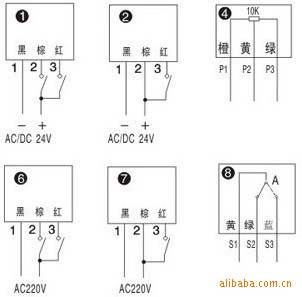

三、电气接线
AC/DC24V:通过安全隔离变压器链接
AC220/110V:要求系统与火线绝缘，以确保安全(至少3mm间隙)

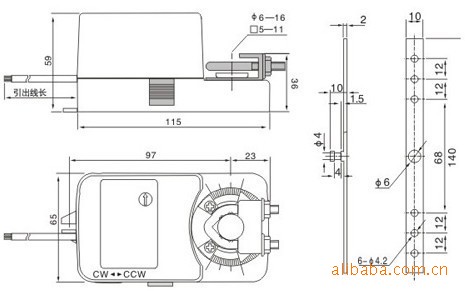

四、安装尺寸
