| 品牌 | 宏科 | 型号 | QZT |
| 产品用途 | 阀门 | 驱动能源 | 气动执行器 |

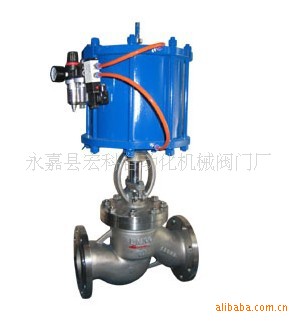

ZSS系列气动执行器：ZSS系列气动执行器专为解决在用手动阀门，通过阀门的不同支架可驱动相配公称通径阀门，而直接装置管线系统，实现就地/远程自动控制阀。具有可靠性设计，标准化的配置，运行平稳，启/闭时间短，断信号时，具有保护功能，能源故障备有气动/手动转换装置。
1、气动
- 打开平衡阀，关闭气源
- 轻松转动手轮，逐渐使手柄推移手动指牌位置；
- 转动手轮逆时针阀门关，顺时针阀门为开。
2、手动--->气动(有气源时)
- 打开气源，关闭平衡阀；
- 轻松转动手轮，手柄回复气动指牌位置，即阀门自动控制。
- 严禁敲打或撞击手柄
产品特性
ZSS系列气动执行器专为解决在用手动阀门，通过阀门的不同支架可驱动相配公称通径阀门，而直接装置管线系统，实现就地/远程自动控制阀。具有可靠性设计，标准化的配置，运行平稳，启/闭时间短，断信号时，具有保护功能，能源故障备有气动/手动转换装置。
技术参数
| 配 置 阀 | 公称通径(DN/mm) | 50～700 | |||||
| 公称压力(DN/MPa) | 1.6～10.0 | ||||||
| 气缸类型 | 单缸单活塞双动作/双缸双活塞双动作(任选) | ||||||
| 工作介质 | 经净化压缩空气 | ||||||
| 介质温度 | 5～55℃(低于5℃的压缩空气需经特殊除水处理) | ||||||
| 工作环境 | 潮湿、多尘、易燃、易爆 | ||||||
| 气缸操作压力(MPa) | 0.25～0.5 | ||||||
| 阀 门 | 公称通径(DN/mm) | 50～100 | 125～200 | 250～300 | 350～400 | 500～600 | 700 |
| 开关全行程切断时间/S | ＜4 | ＜8 | ＜13 | ＜16 | ＜22 | ＜25 | |
| 气动/手动装置形式 | 手轮上装式/手轮中间式(任选) | ||||||
| 气动/手动装置操作 | 详见指示牌所示、操作要领 | ||||||
| 阀门控制型式 | 单电控/双电控(任选)可提供防爆型 | ||||||
| 执行机构与阀连接 | 气动控制阀数据单 | ||||||
执行机构尺寸
| 公称通径(DN/mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 |
| 气缸内径(mm) | 120～160 | 200 | 300 | 360 | 400 | 615 | ||||||||
| 单缸高度(H/mm) | 405 | 475 | 525 | 565 | 605 | 780 | 830 | 930 | 1000 | 1080 | 1130 | 1200 | 1300 | 1450 |
| 双缸高度(H/mm) | 560 | 630 | 680 | 720 | 760 | 930 | 980 | 1080 | 1150 | 1230 | 1280 | 1350 | 1450 | 1600 |
执行机构控制配件技术参数
| 项目\型号名称 | LLF 3 25 防爆阀门控制箱 | VAP ASCO 电磁阀 | 防爆软管 | 限位开关(回讯器) |
| 性能规范 | 隔爆型 本安型 使用压力：0.02-0.1MPa | 24VDC 使用压力 0.02-0.1MPa | 耐压：2.0MPa 围转：360° | 220VDC 0.5A 触点：单级双触点 |
| 气源连接螺纹 | 通径6mm/3-M12×1.25 通径10mm/3-M18×1.5 通径15mm/3-M22×1.5 | 接口直径 Rc1/4、Rc1/2 | ||
| 电源进线防爆软管接螺纹 | M27×1.5、G3/4 | |||
| 回讯器进线防爆软管连接螺纹 | M16×1、G1/2 | M16×1.5、Z1/2(进口) | ||
| 阀门公称直径配气源铜管直径 | DN50～150mm配φ8×1 DN200～250mm配φ12×1 DN300～600mm配φ16×1.5 DN700mm配φ18×2 | |||
| 备注 | ·手控装置有自锁机构 ·电路故障时进行手动操作 | ·VPA和ASCO电磁阀、限位开关的控制 电源回讯器等可集中接入接线盒中 | ||
永嘉县宏科自动化机械阀门厂是从事气动阀门，电动阀门，气动及电动执行器的研究 、生产销售为一体的综合性气动/电动阀门厂，“宏科”技术精湛，生产工艺先进 ，监测设备完善，产品性能保证，而且具有外形美观，实用性稳定，售 后服务等优点。拥有一支技术队伍，以团队的精神铸造产品。
宏科产品可用于电脑连网，单独或集中控制，能适用模拟量或开关量两 种信号控制。广泛应用于天然气、油品、化工、金属冶炼、造纸、印染 、电力、矿业、生物制药、日用化工、食品饮料、水处理、空气处理及 机械设备等行业，是自动化流体控制工程及设备改造的产品。宏科 坚持质量、用户至上的诚信经营方针，以可用性、可信性、可靠性 的三性为目标，创建“宏科”一流，以优惠的价格、优良的售后服 务热忱欢迎国内外客户光临指导，联系业务，建立长期配套关系，共享 宏科气动阀及电动阀技术资源，共同拓展国内外控制阀市场。
