| 品牌 | 上海晟昌 | 型号 | 开关型 |
| 产品用途 | 执行机构 | 驱动能源 | 风阀执行器 |
6Nm 10Nm
连续信号控制0-95°角行程可调
全行程过载保护 联轴器输出
一、产品代码及型号
代码 | 型号 | 输出力矩 | 电源电压 | 接线图 | 附加功能 |
321 | DF06-220 | 6Nm | AC110/220V | ⑥或⑦ | / |
322 | DF06-220S | ⑥或⑦+⑧ | 内附一只微动开关 | ||
323 | DF06-220P | ⑥或⑦+④ | 内附10K反馈电位器 | ||
324 | DF06-24 | AC/DC24V | ①或② | / | |
325 | DF06-24S | ①或②+⑧ | 内附一只微动开关 | ||
326 | DF06-24P | ①或②+④ | 内附10K反馈电位器 | ||
3211 | DF10-220 | 10Nm | AC110/220V | ⑥或⑦ | / |
3212 | DF10-220S | ⑥或⑦+⑧ | 内附一只微动开关 | ||
3213 | DF10-220P | ⑥或⑦+④ | 内附10K反馈电位器 | ||
3214 | DF10-24 | AC/DC24V | ①或② | / | |
3215 | DF10-24S | ①或②+⑧ | 内附一只微动开关 | ||
3216 | DF10-24P | ①或②+④ | 内附10K反馈电位器 |
二、技术参数
|
|
|
|
电源 | AC220V,AC/DC24V | 控制信号 | 单开关(2位单线)直接控制 |
允差 | ±10% |
| 双开关(3位浮点)直接控制 |
输出力矩 | 6Nm 10Nm | 使用轴径 | Φ10...16mm or□5...11mm |
运行时间 | 40s...80s | 防护等级 | IP54 |
运行功耗 | 5V A 3W | 使用环境 | -10..+55℃ 0...90%Rh |
堵转功耗 | 1...3V A | 噪音 | 40dB(A) |
输出角度 | 90° (95°Max) | 净重 | 0.8...1.2Kg |
过载保护 | 自动 |
|
|
三、电气接线

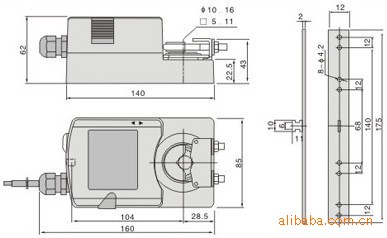

四、安装尺寸
