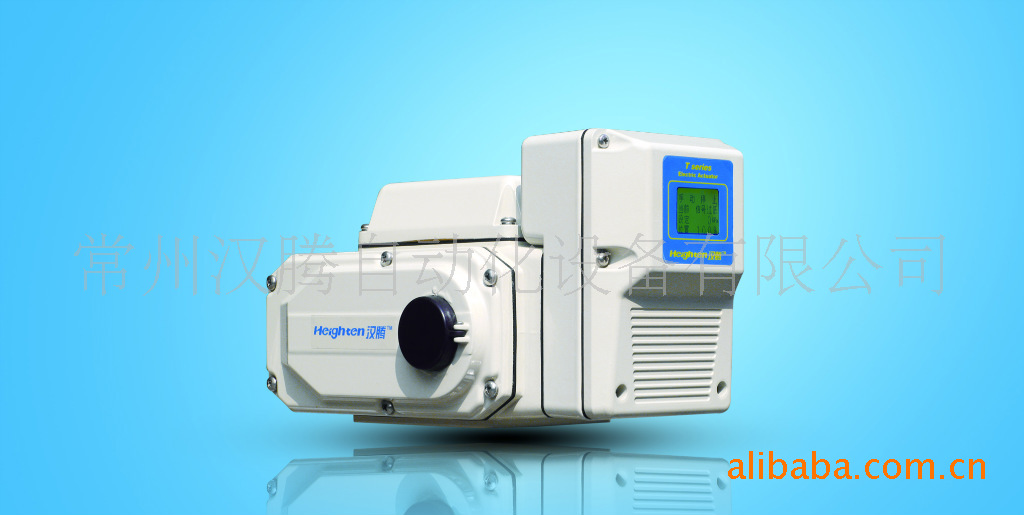

智能调节型电动执行器

 HT-T系列液晶智能调节型电动执行器是集成化的PID和电动执行器的完美结合。其既具有多种PID控制器的功能（温度、压力、压差、流量、液位），又具有调节型电动执行器的功能。为用户大大节约了工程设计和安装调试的成本。

   标准化的4～20mA信号接入通道，可以作为温度、压力、压差、流量、液位等传感信号的输入，经电动执行器的PID电路模块计算后输出，控制阀门的开度，阀开度的变化导致流体状态的变化，终通过传感回路进入电动执行器内的PID模块，形成闭环调节回路。

HT-T系列液晶智能调节型电动执行器可接入的传感变送器类型：

A：温度变送器 ，B：压力变送器，C：压差变送器，D：液位变送器，E：流量变送器

HT-T系列液晶智能调节型电动执行器拥有良好的工作界面。

1、用户可以现场整定4～20mA传感信号对应的上下限指示值。

   操作界面图

2、可以现场设定目标工作点。

   操作界面图

3、可以现场改变各类PID控制器的调整参数，以达到的调节效果。

   操作界面图

4、中英文菜单切换，满足不同语种地区的使用。

   操作界面图

5、手动、自动切换功能。

   操作界面图

6、密码配置修改功能，防止非人员的误操作。

   操作界面图

7、选配红外遥控器操作功能，便捷、舒适。非侵入式参数调整。

8、选配总线接口功能，可以与设备管理系统进行数据交换和远程配置。

   HT-T系列液晶智能调节型电动执行器与相匹配的阀门、传感器结合就是一个小型的闭环控制系统。典型工程如下：

1、温度调节阀

   温度变送器T检测水箱温度，转换成4～20mA标准信号送入HT-T执行器。HT-T执行器上可以设定温度变送器上的温度范围，并设定目标温度值。经HT-T执行器计算，改变调节阀开度，控制水箱温度恒定在目标值。

   温度变送器T、阀门和HT-T执行器可以组成温度调节阀。

   示意图：

2、压力调节阀

   压力变送器P检测阀后压力，然后转换成4～20mA标准信号送入HT-T执行器。HT-T执行器可以设定压力变送器的压力测量范围，并设定目标压力值。经HT-T执行器计算，改变调节阀开度，控制阀后压力恒定在目标值。

   压力变送器P、阀门和HT-T执行器可以组成压力调节阀。

   示意图：

3、压差调节阀

   压力变送器P1、P2分别检测阀前、阀后压力，然后转换成4～20mA标准信号送入HT-T执行器。HT-T执行器可以设定压差测量范围值和目标值。经HT-T执行器计算，改变调节阀门开度，控制管路的压差恒定在目标值。

   压力变送器P1/P2、阀门和HT-T执行器可以组成压差调节阀。

   示意图：

4、液位调节阀

   液位变送器W检测水箱液位，转换成4～20mA标准信号送入HT-T执行器。HT-T执行器上可以设定液位变送器上的液位范围，并设定目标液位值。经HT-T执行器计算，改变调节阀开度，控制水箱液位恒定在目标值。

   液位变送器W、阀门和HT-T执行器可以组成液位调节阀。

   示意图：

5、流量调节阀

   电磁流量计检测管道流量，然后转换成4～20mA标准信号送入HT-T执行器。HT-T执行器可以设定流量测量范围值和目标值。经HT-T执行器计算，改变调节阀开度，控制管路的流量恒定在目标值。

  电磁流量计（或其他类型电子式流量计） 、阀门和HT-T执行器可以组成流量调节阀。

   示意图：
