| 品牌 | 南京隆顺 | 产品型号 | LS |
| 测量范围 | 4-20ma | 测量 | 详见描述 |
| 外形尺寸 | 详见描述（mm） | 显示方式 | 详见描述 |
| 工作环境 | 详见描述 |
简介及说明
本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路电流或电压信号，并经运算、干扰抑制等处理后，变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。 模块采用新隔离技术,为您提供低功耗、高、高稳定性、高隔离度的信号隔离解决方案。
模块结构紧凑、超轻薄,便于携带及安装。
选型指南
特殊规格可定制！
通用指标 | |||||
| 静态功耗 | <0.5W | ||||
| 隔离强度 | 输入-输出-电源间2500V | ||||
| 供电电源 | 24VDC 220VAC | ||||
| 工作环境 | -10℃~60℃;5~95%RH | ||||
| 供电范围 | 20~30VDC | ||||
| 允许负载 | 电流输出时:≤350Ω;电压输出时:≥3KΩ | ||||
| 存储温度 | -20℃~70℃ | ||||
| 温度系数 | 100PPM/℃ | ||||
| 输入信号 | 4～20mA/0～5V | ||||
| 外型尺寸 | 12.5*99*114.5(mm)(宽*高*深) | ||||
| 准确度 | ±0.2%F.S | ||||
| 输出信号 | 单路4～20mA/0～5V | ||||
注意事项
1.本模块在正常使用时,不需要进行校验标定;
2.使用时,应保证接线正确;
3.本模块为精密电子设备,禁止非人士拆卸和维修。

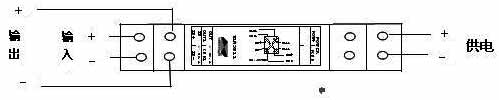

接线方式
本产品与单元组合仪表及DCS,PLC等系统配套使用，输入单路或双路电流或电压信号，并经运算、干扰抑制等处理后，变送输出隔离的单路或双路电流或电压信号，并提高输入、输出、电源之间的电气隔离性能。可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。
选型
型 号 | 说 明 | ||||||
LS | × | × | × | × | × | × | 肯创模块仪表 |
仪表类型 |
|
|
|
|
|
| 智能隔离器 |
输入回路 |
|
|
|
|
| 缺省为单回路 | |
S |
|
|
|
| 双回路 | ||
输入信号类型
| 1 |
|
|
| 4-20mA | ||
2 |
|
|
| 1-5V | |||
3 |
|
|
| 0-10mA | |||
4 |
|
|
| 0-5V | |||
5 |
|
|
| 0-10V | |||
6 |
|
|
| 0-20mA | |||
路输出 | 1 |
|
| 4-20mA | |||
2 |
|
| 1-5V | ||||
3 |
|
| 0-10mA | ||||
4 |
|
| 0-5V | ||||
5 |
|
| 0-10V | ||||
6 |
|
| 0-20mA | ||||
第二路输出 |
|
| 缺省为无第二输出 | ||||
1 |
| 4-20mA | |||||
2 |
| 1-5V | |||||
3 |
| 0-10mA | |||||
4 |
| 0-5V | |||||
5 |
| 0-10V | |||||
6 |
| 0-20mA | |||||
通 讯 |
| 缺省为无通讯功能 | |||||
T | RS485/RS232 | ||||||
供电方式 |
| 缺省为交流220V | |||||
D | 直流24V | ||||||
