| 品牌 | 瑞典瑞晶ERGIN | 产品型号 | TTC25 TTC40F TTC63F TTC80F |
| 测量范围 | 0...30 | 测量 | 送风温度控制：20 K，固定 室温控制：1.5 K，固定 |
| 外形尺寸 | 内详（mm） | 显示方式 | 外接显示 |
| 工作环境 | 管道 |
电热控制器用于控制电加热盘管或暖气片。此类控制器通过脉冲控制整个负荷的开/关，同时具有时间比例控制功能。设计用于DIN轨道安装。自动控制功能适应，P或PI控制。也可将该控制器设置为通过外部0...10 V DC信号进行控制。
●3相
●DIN轨道
技术数据 |
|
电源电压 | TTC25...，TTC40F...：3相，210...255/380...415 V AC，自动适应 |
环境温度 | TTC25...：40°C |
安装 | DIN轨道 |
尺寸（宽x高x深） | TTC25...：195 x 200 x 95 mm |
防护等级 | IP20 |
P-band | 送风温度控制：20 K，固定 室温控制：1.5 K，固定 |
I-time | 6 min，固定 |
脉冲周期 | TTC25...，TTC40F...：6...60 s TTC63F，TTC80F：6...120 s |
输出 |
|
TTC25... | 25 A，3 x 400 V AC，17 kW（3 x 230 V，10 kW） |
TTC40... | 40 A，3 x 400 V AC，27 kW（3 x 230 V，16 kW） |
TTC63F | 63 A，3 x 400 V AC，43 kW |
TTC80F | 80 A，3 x 400 V AC，55 kW |
输入 |
|
设定点 | 0...30°C（传感器确定范围）。注意：不适用于TTC...X型号。 |
传感器输入 | 2个，主传感器及上下限传感器（Regin NTC传感器）。注意：不适用于TTC...X型号。 |
控制信号 | 0...10 V DC |
描述 | 负荷 | 可与Regin NTC传感器一起使用 | 仅用于外部0...10 V DC控制信号 | 用于外部0...10 V DC控制信号选项 | 类型 |
带温度控制的电热控制器 | 25 A | 是 | - | 是 | TTC25 |
电热控制器 | 25 A | - | 是 | - | TTC25X |
带温度控制的电热控制器 | 40 A | 是 | - | 是 | TTC40F |
电热控制器 | 40 A | - | 是 | - | TTC40FX |
带温度控制的电热控制器 | 63 A | 是 | - | 是 | TTC63F |
带温度控制的电热控制器 | 80 A | 是 | - | 是 | TTC80F |
要实现更大电气负荷的控制，请参阅步进控制器TT-S4/D与TT-S6/D。

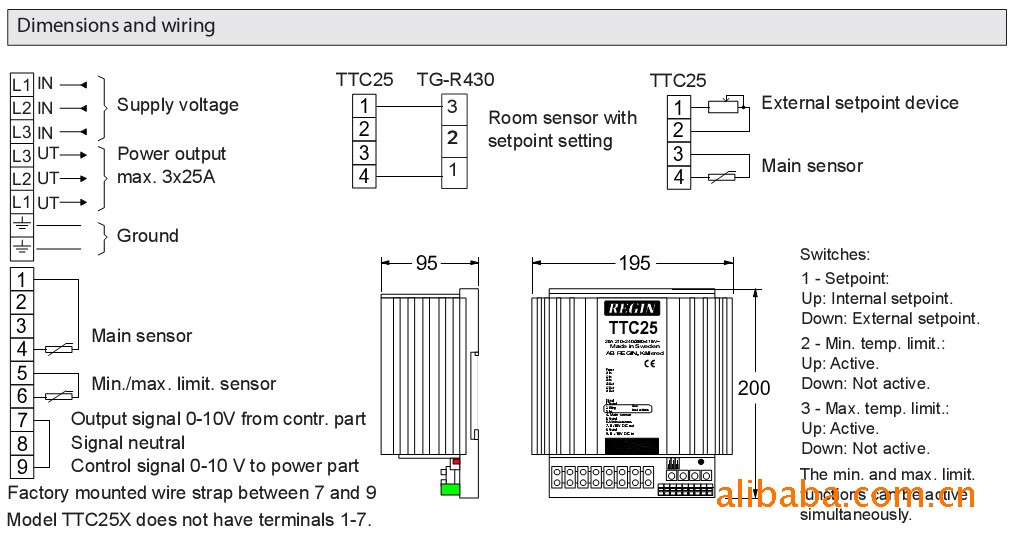

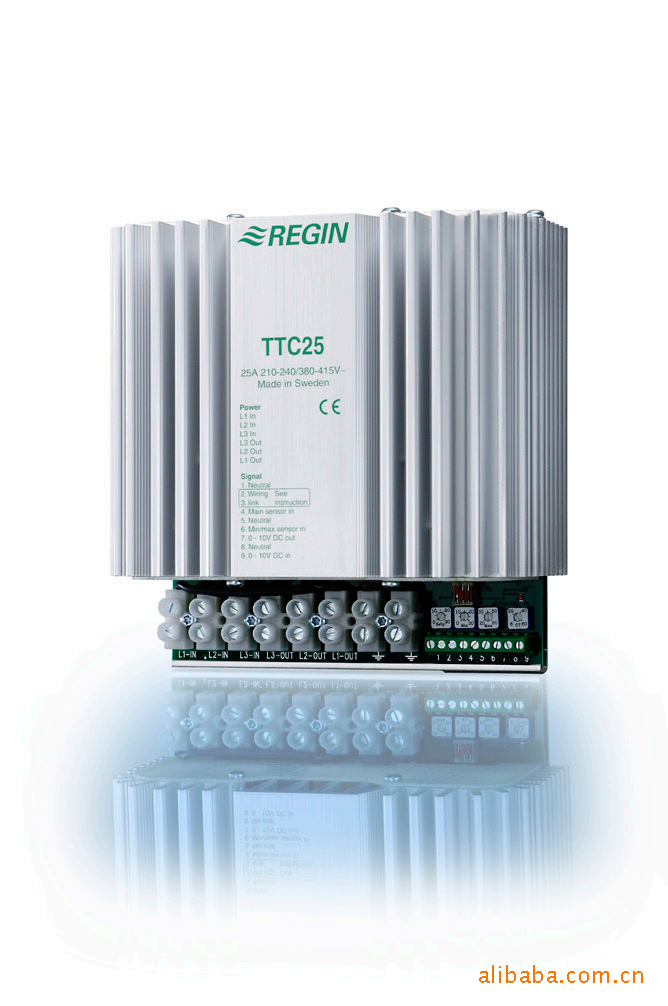

TTC25

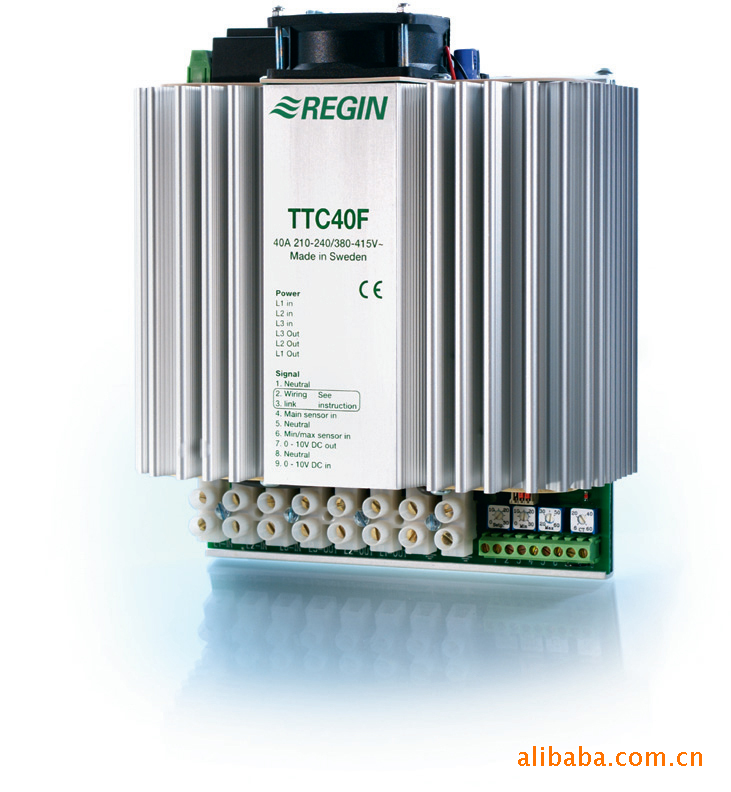

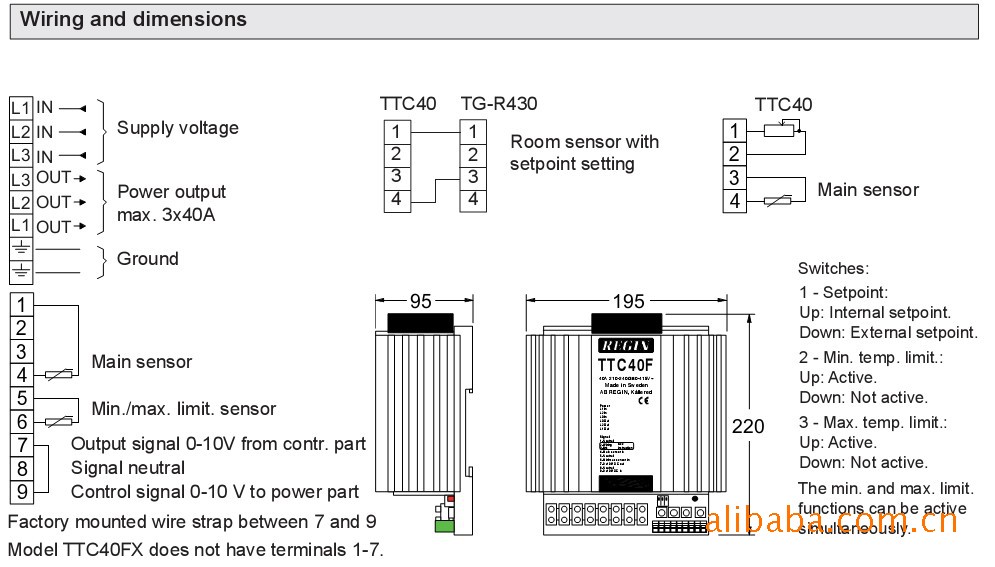

TTC40F

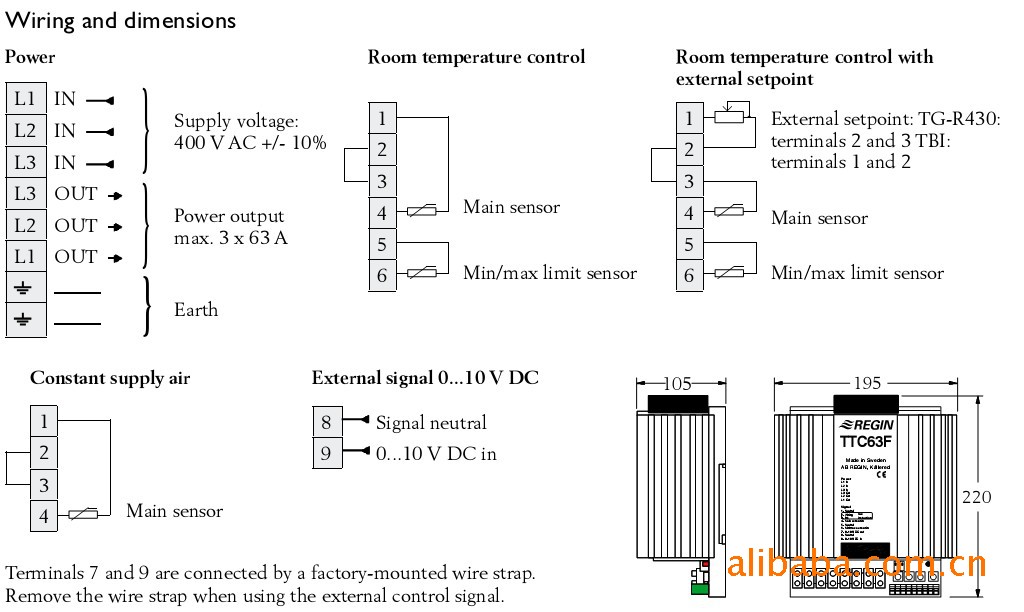

TTC63F

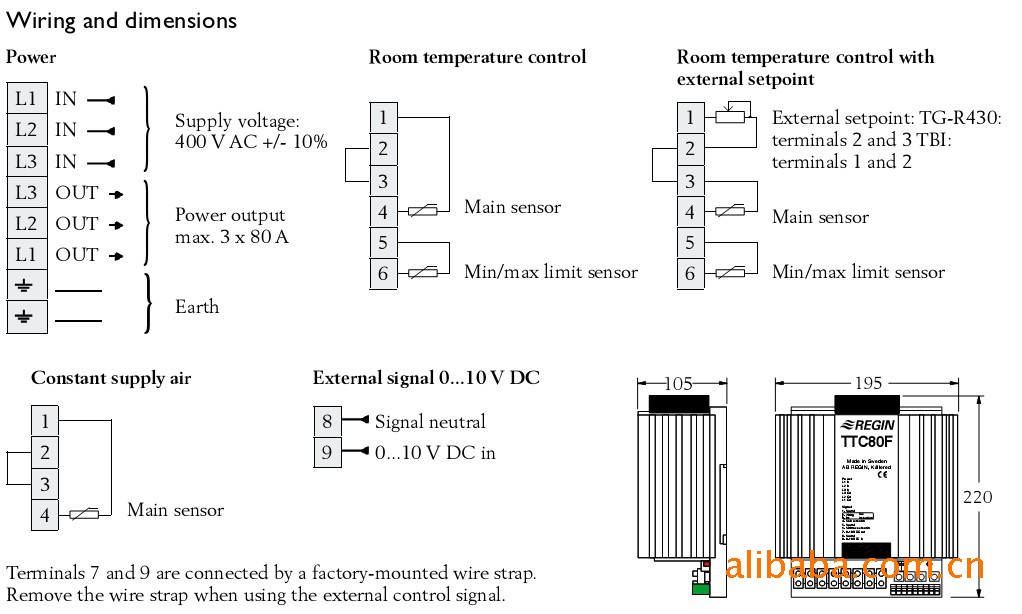

TTC80F
