| 类型 | 函数记录 | 品牌 | 伽伽 |
| 型号 | SWP-LED |
| SWP-LED系列32段PID可编程序控制仪适用于需要进行高多段曲线程序升/降温控制的系统。 |
| SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。 |
| 一、 主要特点 |
| 1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。 |

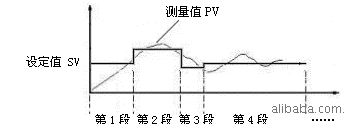

| 2、 多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为可靠。 |
 |
| 3、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。 |
| 4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。 |

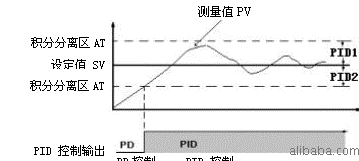

| 5、 可选择采用双区PID控制，抑制超调，提高控制。 |
 |
| 二、 特殊技术参数 | ||||||||||||||
|

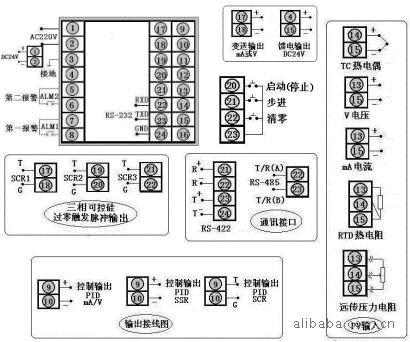

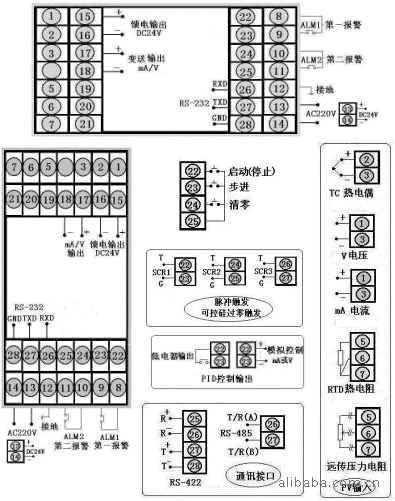

| 三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图） | ||||||||||||||
|
| 四、 SWP-LED系列32段 PID可编程序控制仪型谱表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。 |
| ★ 输入类型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
| ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： | ||||||||||||||||||||||||||||||||||||||||
|
| ★ 报警输出方式 | ||||||||||||||||
|
| ★ 变送输出方式 | ||||||||||||||
|
| ★ 控制输出方式 | ||||||||||||||||||||||
|
| ★ 通讯方式 | ||||||||||||
|
| ★ 报警输出只可选择N、H或L报警输出。 |
| ★ 注1：仪表显示方式为PV、SV、SEG三LED显示。 |
| ★ 型号举例： |
| ①SWP-P805-822-12-HL |
| 输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。 |
| ②SWP-P905-222-12-HL-P |
| 输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。 |
