产品特点:
SWP-LCD-M多路仪表适合于需要同时对多组过程参量（≤16）进行集中监测，超限报警，变送输出及远传的场合。
一、仪表特点：
1、用户依照仪表LCD显示屏中文菜单提示，通过面板按键可完成输入信号类型与分度号的自由切换，实现输入。
2、可选择统一报警输出，分别报警输出或分别变送输出。
3、可带串行通信输出，可与各种输入/输出的设备双向通信，组成分级控制系统。

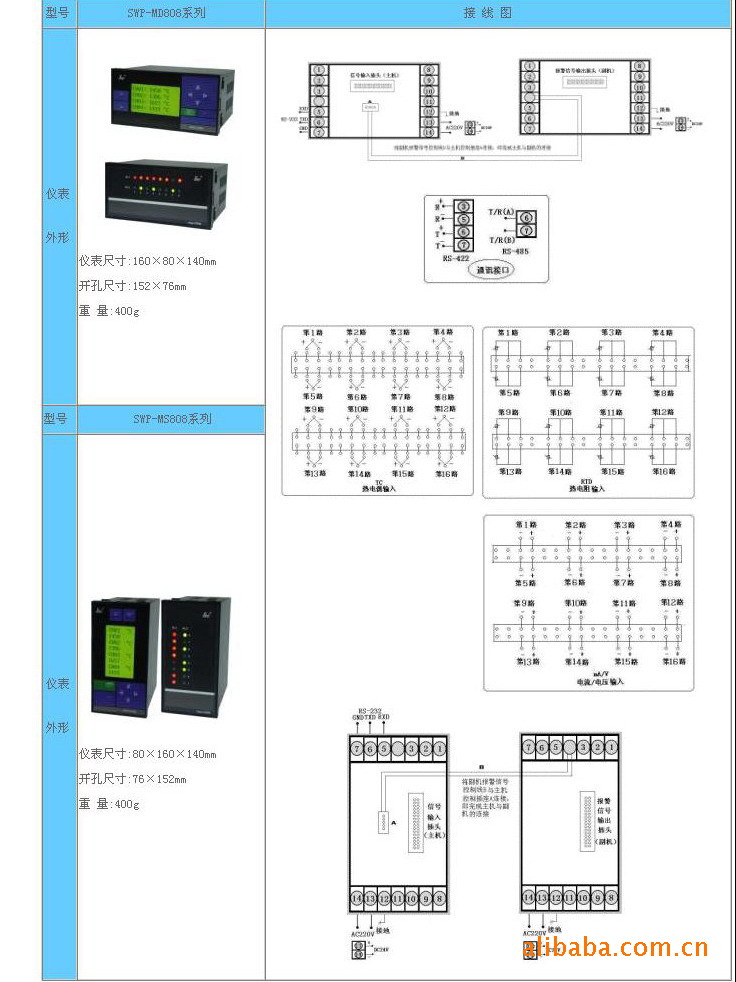

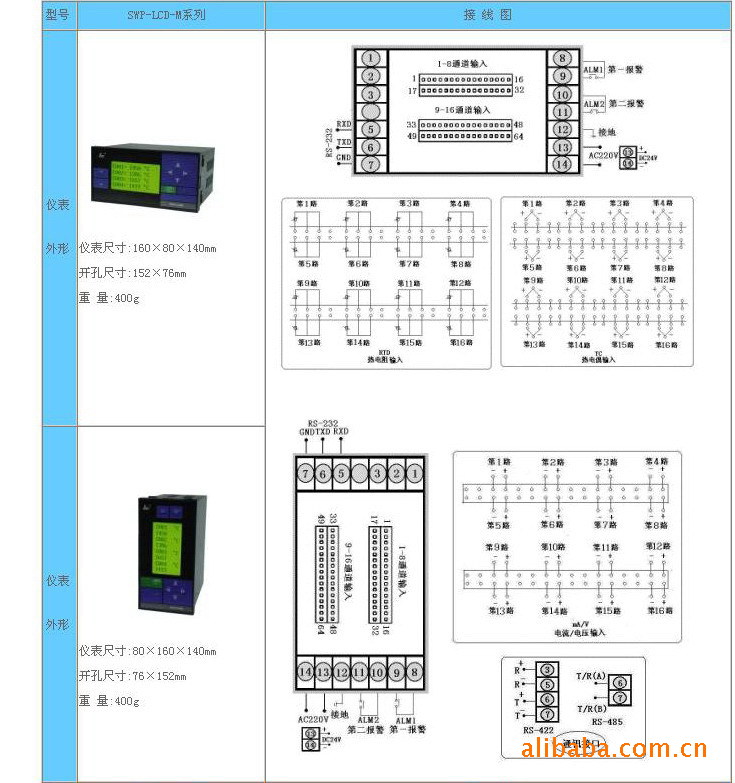

二、仪表外形及接线图：（以下为基本配线方式，特殊订货请参见随机接线图）
| 三、SWP-LCD-M系列多通道巡检测量控制仪型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ★ 控制作用 | ||||||||||||
|
| ★ 输入类型 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

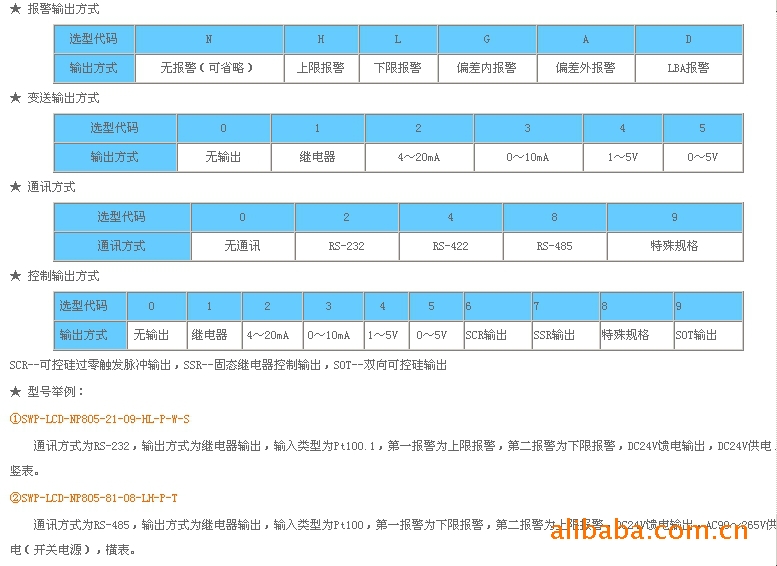

| ★ 报警方式 | ||||||||
|
| ★ 通讯方式 | ||||||||||||
|
| ★ 输出方式 | ||||||||||||||
|
注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。分别控制／报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组相互独立的变送输出信号。
★ 型号举例：
①SWP-LCD-M814-21-08-HL-K-W-S
十六路巡检统一控制/报警输出，通讯方式为RS-232，输出方式为继电器输入，输入类型为Pt100，报警为上限报警，第二报警为下限报警，带报警保持功能，DC24V供电，竖表。
②SWP-LCD-M808-81-10-L-H-K-T
八路巡检分别控制/报警输出，通讯方式为RS-485，输出方式为继电器输入，输入类型为Cu50，报警为下限报警，第二报警为上限报警，AC90～265V供电（开关电源），横表。
二、 特殊技术参数
| 控制输出方式 | PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
| 设定/显示 | +0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
| 比例范围 | 0.0%-100.0%（单位：0.1%） |
| 积分（复位）时间 | 0-9,999s（单位：1s） |
| 微分（比率）时间 | 0-9,999s（单位：1s） |
| 控制周期 | 1-250s（单位：1s） |
| 采样周期 | 0.5s |

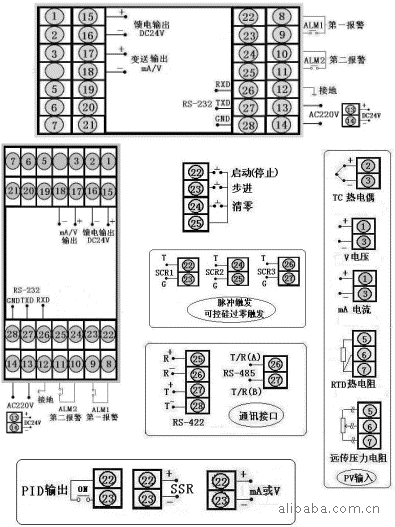

| 型号 | SWP-LCD-NP系列（横式） | 接 线 图 |
| 仪表外形 |
|  |
|
| 型 号 | 代 码 | 说 明 | |||||||||||||||||
| SWP -LCD-N | □ □ □□-□ □ □-□□- □ □-□-□-□ | 新一代大屏幕带背光液晶显示仪表 | |||||||||||||||||
| 仪表功能 | P | 32段PID可编程序控制仪 | |||||||||||||||||
| 外形尺寸 | 8 | 160×80mm（横），80×160mm（竖） | |||||||||||||||||
| 控制作用 | 05 | PID调节功能 | |||||||||||||||||
| 通讯方式 | □ | 参见"通讯方式" | |||||||||||||||||
| 控制输出 | □ | 参见"控制输出方式" | |||||||||||||||||
| 变送输出 | □ | 参见"变送输出方式" | |||||||||||||||||
| 输入类型 | □□ | 参见"输入类型" | |||||||||||||||||
| 报警方式 | □ | 参见"报警输出方式" | |||||||||||||||||
| 第二报警方式 | □ | 参见"报警输出方式" | |||||||||||||||||
| 馈电输出 | P | DC24V馈电输出 | |||||||||||||||||
| 供电方式 |
|
| |||||||||||||||||
| 外形特征 |
|
| |||||||||||||||||
| 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 | 代码 | 输入类型 | 测 量 范 围 |
| 01 | B | 400～1800 ℃ | 09 | Pt100.1 | -99.9～199.9℃ | 17 | 30～350Ω | -1999～99999 d |
| 02 | S | 0 ～1600 ℃ | 10 | Cu50 | -50.0～150.0 ℃ | 18 | 特 殊 规 格 | 用 户 特 定 |
| 03 | K | 0 ～1300 ℃ | 11 | Cu100 | -50.0～150.0 ℃ | 19 | 4～20 mA开方 | -1999～99999 d |
| 04 | E | 0 ～1000 ℃ | 12 | 4～20 mA | -1999～99999 d | 20 | 0～10mA开方 | -1999～99999 d |
| 05 | T | -200～400 ℃ | 13 | 0～10 mA | -1999～99999 d | 21 | 1～ 5 V开方 | -1999～99999 d |
| 06 | J | 0 ～1200 ℃ | 14 | 1～5 V | -1999～99999 d | 22 | 0～5 V开方 | -1999～99999 d |
| 07 | Wre | 0 ～2300 ℃ | 15 | 0～5 V | -1999～99999 d | 23 | 全可切换输入 | 详见下表 |
| 08 | Pt100 | -200～650 ℃ | 16 | 0～20 mA | -1999～99999 d | 24 | 频率输入 | 0～10KHz |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
| 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 | 代码 | 输入类型 |
| 01 | B | 05 | T | 09 | Pt100.1 | 14 | 1～5 V | 21 | 1～5 V开方 |
| 02 | S | 06 | J | 10 | Cu50 | 15 | 0～5 V | 22 | 0～5 V开方 |
| 03 | K | 07 | WRe | 12 | 4～20 mA | 19 | 4～20 mA开方 | ||
| 04 | E | 08 | Pt100 | 13 | 0～10 mA | 20 | 0～10mA开方 |
