焦炉煤气分析系统

     TR-9200系列焦炉、煤气发生炉、热风炉气体分析系统，是为了减少燃气排放污染，提高燃烧效率,回收显热，提高产品质量等目的而专门设计的分析系统,由于焦炉炉气、烟道气、干熄焦气、煤气发生炉炉气、热风炉炉气等测检点都不同程度地含有焦油、粉尘、低沸点有机物、H2S等硫物或水汽，具有高粘度、易结晶、有腐蚀性等特点，故气体成份复杂，易造成分析系统堵塞、腐蚀。针对上述情况，我们采用多种新技术针对性设计的该系统具有安全可靠、抗腐蚀、无堵塞、取样真实、响应快、分析高、配置和选型等诸多特色。

设备名称：焦炉煤气氧含量监测系统；
监测项目：氧含量；
输出信号：符合采购方要求进入DCS系统或电捕焦控制柜回路。
现场环境:煤气管道型式：由采购方提供数据
                   煤气管道高度：由供方实地测量
                   煤气管道直径：由供方实地测量
                   安装位置：电捕焦前或后（正压或负压区）

焦炉煤气在线监测系统

技 术 部 分

一、货物型号规格、技术参数和说明

1、货物型号规格:   TR-9200型焦炉煤气预处理分析装置

规格O2： 0-2%

2、技术参数和条件：

技术参数：（焦炉煤气电捕焦器现场采样分析点工况）

取样点位置：焦炉煤气电捕焦器进口或出口

分析参数： O2

测量范围： O2：0-2%

操作压力：负压

操作温度：40℃

操作密度：0.5kg/m³

介质组份：H2：

          CO：

          CO2：

          CH4：

          N2：

          O2：

          CmHn：不祥

含尘量：微量

含水量：半饱和状态

含焦油量：不祥

其他腐蚀成份：少量

结晶物：不祥

3、焦炉煤气预处理装置主要设计技术数据表：

产品主要性能：具有过滤/净化/干燥等功能

1、设备主要技术参数：

适用工况：焦炉煤气电捕焦器后

介质温度：20— 100℃

介质压力：-10Kpa — +15Kpa

粉尘含量：≤50g/Nm³

萘：      20-50g/Nm³

焦    油：10-100g/Nm³

水汽含量：饱和水汽

输样管长：＜30m（越近越好）

有害杂质：杂质、结晶物等

适用气候：环境温度：-20℃—45℃

相对湿度：＜90%

适用环境：工作现场无显著振动、无强磁场干扰

2、公共设施要求（装置正常工作条件）

电源：220V±10% 50Hz±10%

容量：不大于3KVA

压缩空气或氮气：0.4— 0.6Mpa   用气量：0.2m³/min（全天候24使用）

高压蒸汽： 0.4-0.6Mpa      ^{用气量：0.4m3/min，每次的反吹时间为二分钟（间段性使用/24H）：}

分析小屋；现场

3、装置主体结构形式

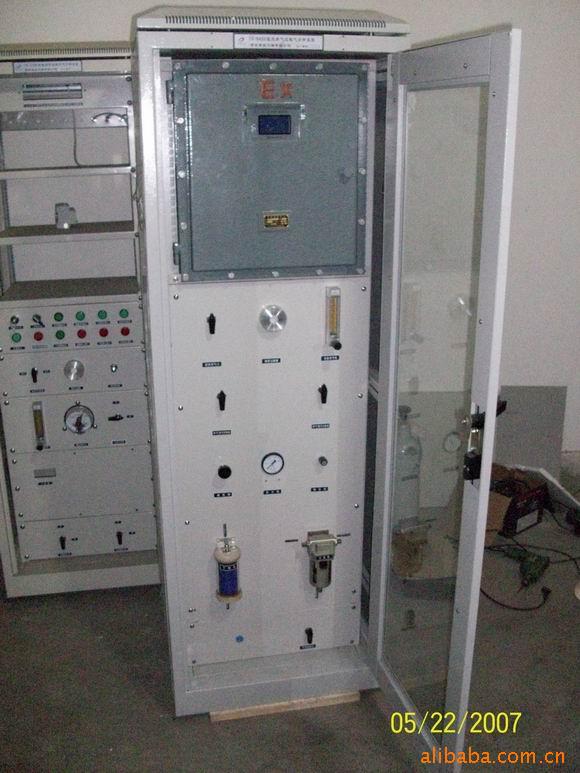

仪表分析：19﹟标准机柜（宽×深×高=600×600×1800）。

4、防爆等级

非防爆型（预处理）

二、装置系统组成及技术参数（见系统原理图）

1、取样器组件：

由取样探头、制冷装置等组成，输样管为透明防腐管。

2、分析柜组件及装置技术参数：由前处理单元、供电单元、分析校对单元组成。

（1）前处理单元包括：

专用过滤器组件（除奈、苯、焦油）、气液分离器、冷凝器、抽气泵（原装进口）、精除硫管、流量调节器、等。通过粗、细三级过滤和分离、吸收粉尘、焦油、奈、酸雾、冷却除湿水份的综合净化处理，提供分析仪器超净的分析气源。

（2）供电及控制单元包括：

电源控制盘（包括高性能空气开关、接线端子、）、输出故障报警接点信号；具有数据采集、自动处理氧气成份含量越限报警功能。控制中枢PLC、二位二通高温电磁阀等。

（3）分析及标校单元包括：

氧分析仪、流量计、流路切换阀、标气等。

（4）越限报警功能：

分析仪对净化后的样品煤气进行连续在线分析，输出4-20mA信号和无源触电信号给上位机。若氧浓度越，仪器会立即给出信号，装置立即输出报警接点信号（无源接点，容量1A）和执行断电，确保设备的安全运行。

（5）信号输出：

现场大屏液晶数字显示O2含量并以 4—20mA成份隔离信号输出给上位机或DCS。超限报警、联锁、故障报警信号输出及容量：

氧浓度越限报警值在仪表量程范围内自由可以设定，报警信号输出无源接点，容量：220VAC，1A

（6）装置预处理功能

不锈钢取样探头、三级除尘、除硫、除萘、除焦油、除酸雾、除水份、稳压、稳流、快速放散、粉尘净化≤0.1u

（7）装置维护周期：≥90天

三、设计方案及配置说明

1、配置原则：

本分析装置中的重要关键部件（如：抽气泵、传感器、PLC、电动球阀等）采用原装进口，其它能够长期保证使用的关键、主要和一般性部件则采用国内合资企业和本厂生产制造的，尽量减少后期维护的运行成本。

2、本分析装置主要技术特点如下：

本装置是按根据工况条件设计（根据需要）。装置除取样器外和专用过滤器组件外，其他样气的预处理单元、供电单元和分析校对单元均置于分析柜内，出厂前已调试完毕。现场只需用户安装探头、辅设取样线、外围电源、气源和分析柜就位即可。到时供方来技术人员到现场指导按装和调试。

3、分析柜按国家标准制作，开有观察大窗方便操作者巡视和维护。。

4、系统全干法流程，对分析组分不会有影响取样器、取样管，各类管接头（与样气接触部分）、抽气泵均为防腐设计。泵等均采用防腐不锈钢、聚四氟乙烯材料或特殊防腐处理，提高了系统防腐性。保证了系统使用寿命。

5、采用自动除湿器，具有使用寿命长，维护工作量小，除湿效果稳定等特点，样气中的残余水汽将得到彻底清除，从而达到干燥样气的目的，避免了水汽对仪器的干扰。
