#多制式电视信号发生器*

产品价格：: 电议

产品型号：: wi60226

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 东西仪(北京)科技有限公司

所属地区：: 北京

发布时间：: 2011/6/17 16:41:56

86 010 51657494 18910282534

马林先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

进入商铺

企业档案

东西仪(北京)科技有限公司

免企业未认证证营业执照未上传

经营模式：工厂

所在地：北京

主营产品：仪器仪表

进入商铺

产品搜索

最新产品

: 便携式三相电能表校验装置; 电议

: 陶瓷封闭式恒温电炉; 电议

: 大地网地阻仪; 电议

: 绝缘油介损及电阻率测试仪(优势); 电议

: 智能数字高压表（FRC数字阻容分压器）; 电议

: 便携式巡测仪; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

品牌	东西仪	型号	wi60226
规格	.	外形尺寸	.（mm）
重量	.（Kg）	产品用途	.

产品详细信息：

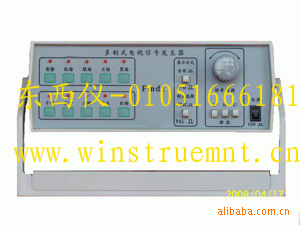

产品名称：	多制式电视信号发生器
产品货号：	wi60226
产品资料：
注：图片及文字介绍仅供参考，请以实物为准 www.winstrument.cn www.5117dxy.com 我厂在多年生产电脑存储型电视信号发生器的基础上，在研制并开发生产出多制式电视信号发生器，它特别适合电视机生产厂家和维修部门作检测时用。具有视频、S端子、伴音、音频和射频5个输出端子，因而可满足不同用户的需求。本机由单片机和彩色编码器，控制电路等组成，由软件产生PAL和NTSC制两种制式的十种测试信号，图像清晰稳定，不受温度、湿度、电压的影响。一、技术指标1、电视制式：PAL、NTSC2、行频：PAL制15625Hz；NTSC制15734.26 Hz3、场频：PAL制50 Hz；NTSC制60 Hz4、彩色副载波：PAL制4.M Hz NTSC制3.579545 M Hz5、伴音信号：PAL制6.5MC 1000Hz NTSC制4.5MC 1000 Hz6、视频输出：75Ω 1Vp－p7、音频输出：1000Hz —1Vp－p8、伴音输出：调频波6.5MHz/4.5MHz9、S端输出：亮度输出：75Ω1Vp－p色度输出：0.3 Vp－p10、射频输出：1－50CH11、射频幅度＞105db12、电源供给：180－240V交流50 Hz13、外形尺寸： 280(深) x 240(宽) x 90(高)mm14、重量：1Kg15、功率：＜10W二、图像功能1、八级竖彩条：用来校整电视机总的性能，进行比较测试；检查显像管的激励，以及对色付载波的抑制度，对黑白电视机可检查，视频增益和灰度级。2、红场：检查色纯度和测红电子枪。3、绿场：检查色纯度和测绿电子枪。4、蓝场：检查色纯度和测蓝电子枪。5、黑场：供测量电视发射机的发射功率用。6、中心十字线：调整电视机的帧幅和行幅，以及图形几何失真。7、灰阶：检查电视机的灰度等级。8、格子加圆：调整帧，行线性，使图形四个角的方格和中心的方格同等大小，且为正方形。9、白点：调整聚焦使之点子越小，则清晰度越高。10、白场：调白平衡用。11、伴音：用来校对和检查伴音通道。12、1Vp－p视频输出：检查视频通道。三、使用方法打开本机电源，接上闭路天线，用电视机的L段时，本仪器频段开关L按下；电视机用H段时，本仪器频段开关H按下；电视机在U段时，本仪器频段开关U按键按下。对准频段后，调整频率微调即可收到对应的频道，收到信号后即可选择面板上的图像。制式选择：按键抬起时为PAL制式，伴音6.5MHz 按键按下时为NTSC制式,伴音4.5MHz显示方式:按键抬起时为手动选择图像按键按下时为自动选择图像注：如无图像或死机系本机电源插座接触不良，应将本机电源关断，等5秒钟后，重新开机，同时请检查电源电压是否过低。
