FG3696型手持式阻波器结合滤波器自动测试仪

FG3696型手持式阻波器·结合滤波器自动测试仪

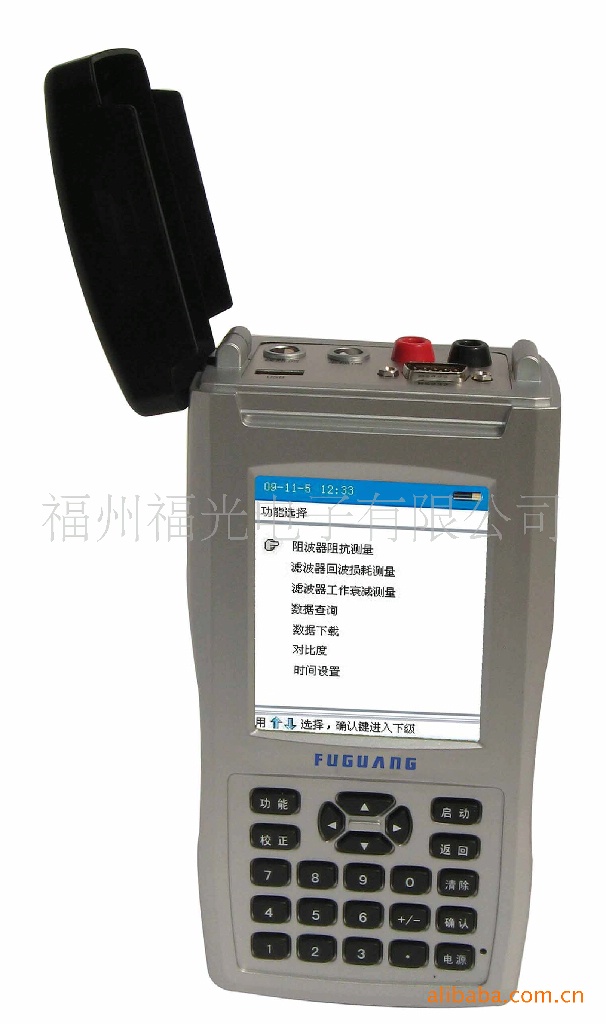

   福光电子FG3696型手持式阻波器、结合滤波器自动测试仪是采用ARM控制，矢量检测、对数压缩等国际先进技术，专为测量阻波器、结合滤波器的高频特性而设计的智能型、全数字化手持仪表。比传统的电桥法测量，具有快捷、准确、操作简便等特点。仪表设计小、巧，造型美观。高清晰彩色液晶显示器（LCD），全汉字图形显示，菜单式操作。并具有USB接口，可将测量数据到U盘，传输到计算机打印输出。

■产品特点：

• ·    全数字化，高清晰彩色液晶显示器（LCD），汉字图形显示，菜单式操作。
• ·    数字直接合成器（DDS），可选择点频或扫频方式测量。
• ·    测量阻波器的阻塞阻抗(Z_b)、阻塞电阻R_b、电抗分量X_b。
• ·    测量结合滤波器线路侧或电缆侧的回波损耗（A_r1、A_r2）和工作衰减（A_c1、A_c2）。
• ·    测量模式电路自动配置，测量参数自动接入，测量误差自动校正。
• ·    内置可充电锂电池，自动检测电量和低电量提示。
• ·    具有计时功能，自动录入测试时的日期和时间。
• ·    扫频测试结束发“嘟、嘟、嘟”提示音。
• ·    测试数据自动储存，本机查询，也可通过RS232C接口上传PC机，以标准文本和图形曲线打印输出。
• ·    仪表配有USB口，可用U盘直接测试数据，转储PC机。
• ·    配12～20米长测试线连接空中（满足500kV变电站测试）。

■性能指标

1. 信号源

• ·    频率范围：40 kHz～500 kHz，小频率间隔（Δf）1kHz；可选择点频或扫频工作。
• ·    频率误差：±1×10^－6±1 Hz。
• ·
• ·    谐波衰减不小于46dB。

1. 阻塞阻抗(Z_b)

测量范围：40Ω～4kΩ，误差±5%。

• ·    阻塞电阻（R_b）：电抗分量（X_b）不大于10倍阻塞电阻（R_b）时，误差±5%。
• ·    电抗分量（X_b）：阻塞电阻（R_b）不大于10倍电抗分量（X_b）时，误差±5%。

1. 回波损耗（A_r）

测量范围：0dB～14dB，误差±0.5dB；

>14dB～20dB，误差±1dB；

>20dB～26dB，误差±2dB。

1. 工作衰减（A_c）
2. 测量模式与测量参数

• ·    测量模式电路自动配置，测量参数自动接入，测量误差自动校正。
• ·
• ·    线路侧标称阻抗（Z₁）可选择240Ω、300Ω、320Ω或400Ω。
• ·    电缆侧标称阻抗（Z₂）可选择75Ω、100Ω。

1. 计时功能

• ·    可显示年、月、日、时、分，可对日期/时间进行设定或修改。
• ·    历史数据可查询，并自动录入测试时的日期和时间。
• ·    扫频测试结束发“嘟、嘟、嘟”提示音。

1. RS232C串行口

• ·    与PC机连接：9针RS232C串行插座；
• ·

1. 电源

• ·    交流220V（允许误差±10%），50Hz±5%，功耗小于2W
• ·    内置锂电池供电时，连续工作时间约4小时

1. 电磁兼容性：符合GB/T18268-2000规定
2. 外形尺寸：200mm×100mm×60mm
