| 品牌 | 福州福光 | 型号 | FG5110 |

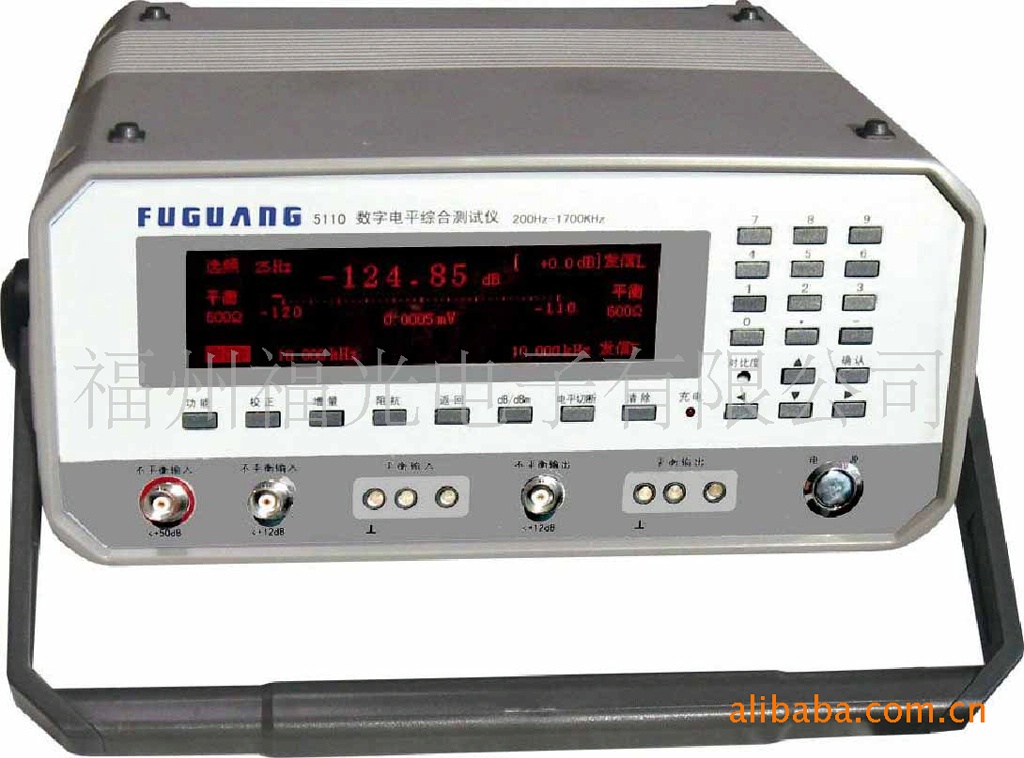

FG5110型数字电平综合测试仪
福光电子FG5110数字电平综合测试仪是集振荡器、宽频电平表、选频电平表、杂音仪、阻抗表、载波通道自动测试仪、频率计等于一体的多功能仪表。仪表采用国际先进的双DDS技术、带flash ROM的单片机、温补晶振TCXO以及大规模集成电路开发成功的智能型、全数字化仪表。
仪表测量高，电平稳定，具有自动量程、自动电平校正、AFC、自动快速搜索、近端单机及远端双机同步自动测试，测量结果具有数字和模拟两种指示，数据可存储，并通过RS232接口上传PC机，打印输出。
- Ø 产品特点
- · 全数字化，高清晰大屏液晶显示器（LCD），汉字图形显示，菜单式操作。
- · 发信电平具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出端口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频通道的测试。
- · 收信电平测量范围-100dB～+50dB，显示分辨率。
- · 备有各种输出、输入阻抗，适于与通信设备作终端或跨接测量。具有dB、dBm、mV三种测量单位，可根据需要切换，直接显示而不用换算。
- · 具有25Hz和两种选频带宽，良好的选择性和极低的固有失真，使电平表不仅作电平和串杂音测量，还可作波形分析。采用带宽可长期监测线路衡重杂音电平。
- · “AFC”功能可全频段跟踪被测信号，自动搜索功能快速准确地搜寻测量未知信号的电平和频率。
- · 近端单机自动环测，远端双机自动同步对测，自动测量高频通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数，且具有RS232串行接口，数据可存储并上传PC机打印输出。
- · 仪表交直流两用，内置可充电锂电池，可连续工作4小时，功耗小于4W。
- Ø FG5110型数字电平综合测试仪主要技术特性
频率范围 | 200Hz～1700kHz（平衡600Ω：200Hz～620kHz） |
频率调节 | 数字键或上/下键输入，分辨率1Hz，频率误差±3×10-6±1Hz; |
AFC | B＝25Hz 捕捉带：50Hz， 同步带：全频段跟踪 B＝1.74kHz 捕捉带：约±500Hz，同步带：全频段跟踪 |
自动搜索 | 可搜索电平－80dB |
发信电平 | －77.9dB～＋12dB，平衡0Ω阻抗时输出电平＋18dB |
发信电平调节 | 数字键或增量上/下键输入，分辨率0.1dB |
收信电平 | －100dB～＋50dB |
显示器 | LCD汉字图形显示，菜单式操作，测量结果有数字和模拟棒两种指示。 |
电平测量误差 | 0dB误差：±0.1dB， 频响误差：±0.2dB，电平线性误差：±0.25dB |
频率选择性 | B＝25Hz 3dB带宽约24Hz； B=1.74kHz 3dB带宽约1.5kHz 中频衰减 ≥60dB，镜象频率衰减 ≥60dB |
固有失真衰减 | ak2、ak3均≥60dB |
输出失真衰减 | 二、三次谐波衰减≥46dB，非谐波杂散衰减≥60dB |
机内固有噪声 | B＝25Hz ＜-110dB |
输入（或输出）阻抗 | 不平衡： 75Ω、∞（输出0Ω）， 平衡：600Ω、150Ω、∞（输出0Ω） 高电平≈30kΩ |
回波损耗 | ≥30dB |
输入（或输出）纵向干扰衰减 | f≤620kHz：≥40dB； f＞620kHz： ≥30dB |
杂音测量 | 采用1.74kHz等效杂音带宽，单位dBp或dBmp |
阻抗测量 | 30Ω～1200Ω（模值），显示分辨率0.1Ω |
自动测量 | 近端单机环测；远端双机同步测试 |
PC机接口 | RS232 |
外形尺寸 | 270mm（宽）×120mm（高）×265mm（深） |
质量 | 约3kg |
