FG5068手持式电平振荡器

FG5068手持式电平振荡器

■概述

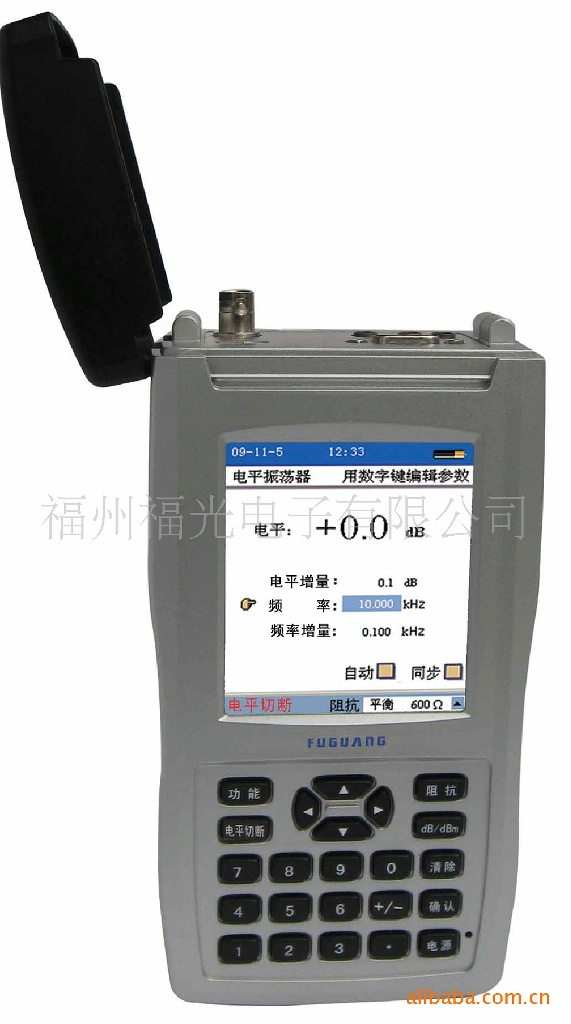

 FG5018/FG5068型手持数字选频电平表/电平振荡器，是一套既精密又便于携带的现场测试仪表。不仅适用于通信系统对基带特性的测试，特别适用于电力载波通信设备和电力保护高频通道的调试、开通、维护测试，以及大专院校相关的教学和实验。

仪表采用ARM微功耗、高性能微处理芯片技术，3.5〞彩色LCD显示，全中文菜单式界面，数字键盘式操作，内置可充电锂电池，交/直流供电。使得仪器体积小，重量轻，功能强大，性能稳定，显示清晰，操作十分简便。

测量数据自动存贮，可以在本机查询，也可以通过USB口到U盘，传输到PC机处理或打印报表。

仪表具有自动电平校准、自动量程切换、AFC频率自动跟踪、快速自动搜索、近端同步测量、远端双机自动对测、阻抗测量、杂音测量等功能。

仪表发信电平：-77.9dB～+20dB，具有良好的频响和电平稳定度，输出纯度极高，是理想的高质量信号源。输出口设有自动保护电路，不会因强信号灌入而损坏输出电路，特别适用于继电保护高频收、发信机测试。

仪表工作频率测量范围：200Hz～1700kHz，包括从话路到300路群路的全部频段，分辨率1Hz，频率±1×10^-6±1Hz。频率调节全数字化，操作简便。频率增量调节用户自由选择，小步进1Hz。

电平自动校准：随时校正不同测量带宽0dB电平。

电平测量范围：-90dB～+50dB，分辨率0.01dB。

  自动单位切换：dB/dBm/mV三种测量单位按单位键自动切换，直接显示测试结果而不用计算。

AFC功能：可以全频段长时间跟踪被测信号。

快速自动搜索：自动寻找未知信号， 快速准确地测量未知信号的电平和频率。

选频测量：具有25Hz和1.74kHz两种带宽，良好的选择性以及很低的固有失真，使电平表不仅仅作电平和串杂音测量，也可作波形分析。

近端同步测量、远程双机自动对测：自动测量载波通道，高频保护通道的电平、衰减、幅频特性、衡重杂音、线路阻抗等高频参数测量。

阻抗测量：载波通道线路阻抗测量，可直读阻抗模值20Ω～1200Ω，显示分辩率0.1Ω。

杂音测量：设有点频和自动（扫频）测量两种方式，自动测量的结果直读并自动存储。

另外，由于电平表的高电平输入可达+50dB，配合各种输入、输出阻抗适用于和通信设备进行匹配测量；高电平测量输入阻抗≈30kΩ，适宜于作跨接测量。

■电气和机械结构性能

● 电气性能：本套仪表均采用两种供电方式，即交直两用。

 （1）交流供电：外置＋9V/2.5A AC/DC  电源适配器（交流220V±10％50Hz ±5％）；

                交流供电时，仪器自动给内置锂电池充电。

 （2）直流供电：内置可充电锂电池，标称电压7.4V, 2.1AH；

           电池供电时，功耗小于2W，连续工作时间大于300分钟；仪器设有

           电量显示和低电量提示。

● 环境条件：环境条件符合GB6587.1中Ⅱ组的要求。

● 可 靠 性：系统平均无故障工作时间（MTBF）：3000小时。

■机械结构性能

本套仪器外形设计均为手持式结构，内部电路采用了三层叠式结构，模块化设计，层间采用针式链接。所以仪器体积小、重量轻、可靠性高，便于携带，适合各种条件和环境使用。

选频电平表：外形尺寸：200mm×100mm×60mm

           质    量：0.8kg。

电平振荡器：外形尺寸：200mm×100mm×60mm

           质    量：0.7kg。
