| 品牌 | 西湖 | 型号 | XIHU |
| 规格 | 台 | 外形尺寸 | 190×240×100mm（mm） |
| 重量 | 4（Kg） | 产品用途 | 测量液体和固体的重量 |
西湖超声波重量仪/超声波重量计/超声波称重仪
在工业生产中，经常会要知道容器内液体的重量，常用的方法是用称重传感器来测量，传感器要放在罐子的底部。使用称重传感器来测量现有罐子的时候，一般需要将现有罐子吊装或平移，工作量大，费用高，周期长。使用超声波重量仪和超声波称重仪，可以解决这一问题，工期短，工作量小，周期短。
利用超声波重量仪/超声波重量计/超声波称重仪可以达到以上功能。
本设备可对工业现场各类规则、不规则罐体内液体重量进行采集、显示并转换成对应的模拟量输出，适用于对各种生产过程的液体重量进行监测、控制、采集等。
请注意：在阿里巴巴上的价格是测量5米高罐子内液体重量的价格。都是使用四线制的接线方式，2根电源线，2根数据线。
★全中文液晶显示。
★可对各种形状罐体的液体进行重量转换测量和控制。
★可将容器内液体的重量值转化为4～20ma输出。
★支持RS485、RS232串行接口。
★供电标配是220VAC，可选24VDC(12VDC需要定做)。
★参数设定密码锁定，参数设置断电保存，具备参数恢复出厂设定功能。
功 能:
①测量容器内液体的重量
②测量料仓内固体的重量。
重 量:标配的超声波重量计是测量5米高罐子内的液体重量的。
可测量的罐子高度从1米到5米、10米、15米、20米、30米。
更高的罐子如40米、50米、60米可以定做。
显 示:中文背光液晶，重量测量值、重量的变送值、环境温度值、报警显示等。
测量范围:从0.001～.99吨。
模拟输出:标配是4～20mA/750Ω负载，输出的是液体重量的对应值。
继电器输出:标配是2组AC 250V/8A(可选DC 30V/5A)，状态可编程。
供 电:220V AC+15% 50Hz(24VDC 120mA可选)
环境温度:显示部分是-20～+60℃，传感器部分是-20～+80℃
通 信:485通信(可选232通信)
防护等级:IP66
安 装:法兰安装、螺纹安装、支架安装、仪表箱安装等。
储存要求:
存储环境温度：-20～+60℃；
存储环境压力：常压；
存储环境湿度：≤90%RH(非凝结)；
其他要求：环境中无腐蚀性气体或蒸汽，无振动。
一、设置方式
本公司生产的超声波容积仪,使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。
1、面板上有三个按键，通过这三个按键可对仪表进行调试。调试后液晶屏幕上显示测量值。
键
和
键
◇进入菜单项 ◇移动光标
◇确认菜单项 ◇选择菜单项
◇确认参数修改 ◇参数修改
2、仪表通电显示后，长按设置键（SET）两秒进入菜单。
3、将探头的高度值输入到“参考零点”，“参考零点”在菜单中的位置见菜单结构图。
4、设置“4mA对应重量”和“20mA对应重量”
4mA对应重量：容积等于这个设定值时输出4mA.
20mA对应重量：容积等于这个设定值时输出20mA.
5、选择罐子的种类：
① 立方体
可以在菜单“9 罐子种类”→“1 立方体” →“1 工作状态”项选择“开启”； “2 立方体棱长”项中输入立方体的棱长。
② 长方体
可以在菜单“9 罐子种类”→“2 长方体” →“1 工作状态”项选择“开启”； “2 长方体长” “3 长方体宽” “3 长方体高”项中输入长方体的长、宽和高。
④ 立罐-圆柱体
可以在菜单“9 罐子种类”→“3 立罐-圆柱体” →“1 工作状态”项选择“开启”； “2 圆柱体半径” “3 立罐圆柱体高” 项中输入立罐-圆柱体的半径和高。
⑤ 立罐-球体
可以在菜单“9 罐子种类”→“4 立罐-球体” →“1 工作状态”项选择“开启”； “2 立罐球体半径”项中输入立罐-球体的半径。
⑥ 卧罐-圆柱体
可以在菜单“9 罐子种类”→“5 卧罐-圆柱体” →“1 工作状态”项选择“开启”； “2 圆柱体半径” “3 卧罐圆柱体长” 项中输入卧罐-圆柱体的半径和长。
⑦ 卧罐-椭圆柱体
可以在菜单“9 罐子种类”→“6 卧罐-椭圆柱体” →“1 工作状态”项选择“开启”； “2 椭圆柱体长半轴” “3 椭圆柱体短半轴” “4 椭圆柱体长” 项中输入卧罐-椭圆柱体的长半轴、短半轴和长。
⑧测量好体积后，输入密度值可以得出液体的重量。
二、产品尺寸图
1.分体式超声波重量仪尺寸图

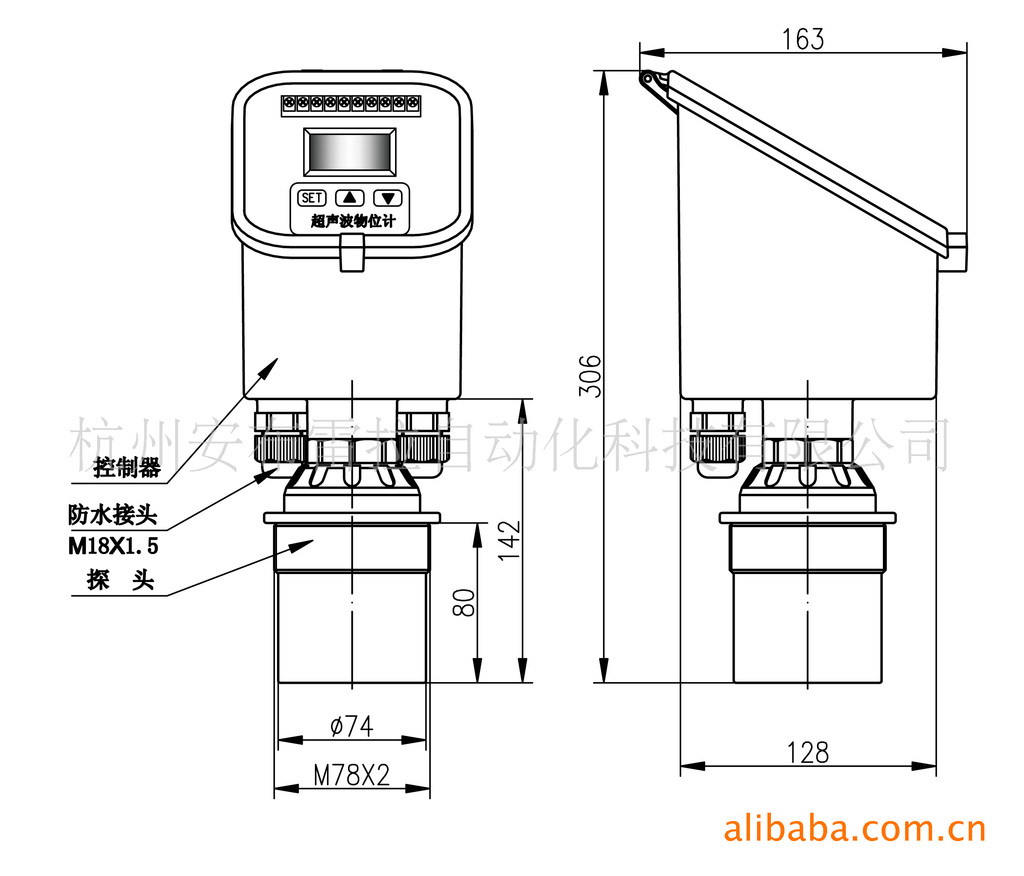

2.一体式超声波重量仪尺寸图
3.换能器尺寸图
