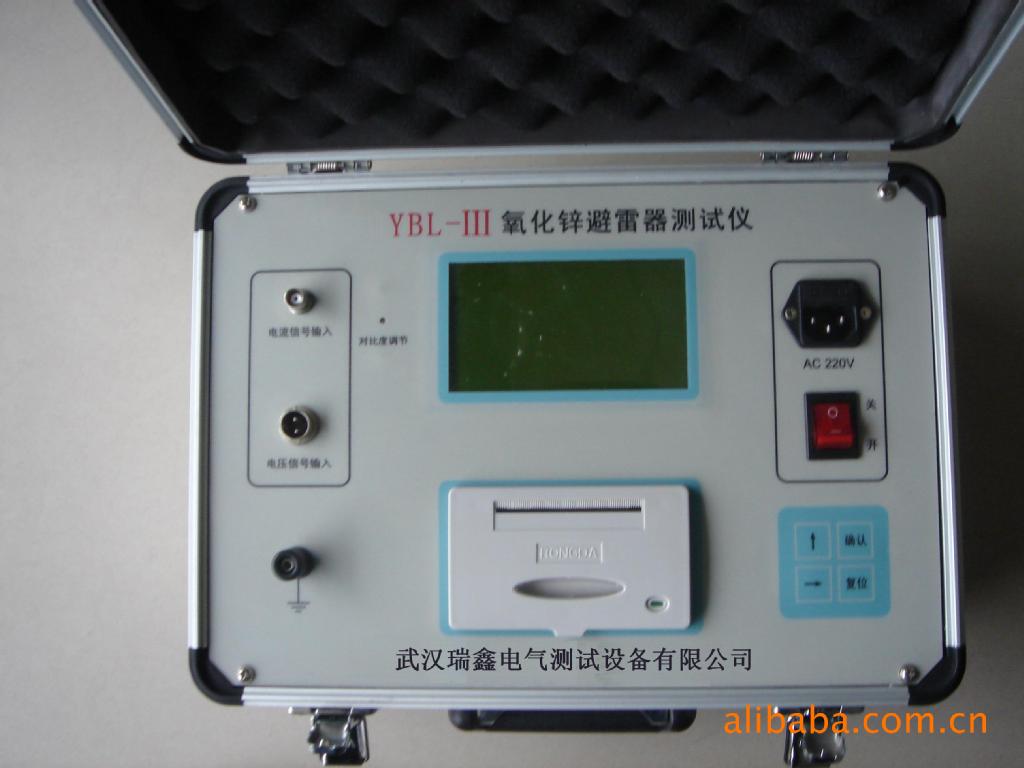

氧化锌避雷器测试仪

一、主要特点：

RXH-106氧化锌避雷器测试仪是我公司06款新一代高性能产品，它与前一代RXH-103产品的不同在于，现场带电测试时不需取PT箱二次电压信号，只需要取避雷计数器两端的电流信号，即可求出阻性电流、电流电压间夹角等重要参数。

二、要功能：

1．本机采用大屏幕液晶显示，全汉字菜单操作，使用简便；

2．多种测量方式，可用PT二次法、实验室测量法、在线电流法等测量方法；

3．高采样、处理电路，先进的付里叶谐波分析技术，确保数据的可靠性；

4．参考电压输入端有0.1A保险管，在仪器内部还有隔离互感器，将仪器与现场PT彻底隔离，双重保险确保PT安全；

5．具有阻性电流基波峰值输出、基波电流与基波电压间夹角等参数,输出参数稳定,易于判断避雷器的好坏；

6．具有边相校正功能,可消除现场带电测试的干扰；

7．仪器自带可充电电池,不用220V交流电可连续工作3小时以上；

8．有日历时钟、微型打印机；

9．能存储1024组测量数据；

10．           配有RS-232通信接口，可将数据上传至计算机进行处理。

三、技术参数：

参考电压输入范围（有效值）: 10-200V

全泄漏电流测量范围(有效值): 0-10mA

阻性电流测量范围(有效值):   0-10mA

容性电流测量范围(有效值):   0-10mA

避雷器功耗:                 0-999W

基波电流与基波电压间夹脚:   0-360°

全电流系统测量准确度:       ±(读数?3% + 1个字)

阻性电流测量准确度:         ±(读数?10% + 3个字)

使用交流电源:               AC 220V±10%，50Hz±1%

内部电池连续工作时间:       3小时以上

内部电池充电时间:           6小时以上

仪器尺寸:                   33cm×28cm×14cm

仪器重量:                   4kg(不含测试线包)

测试线包重量:               2kg
