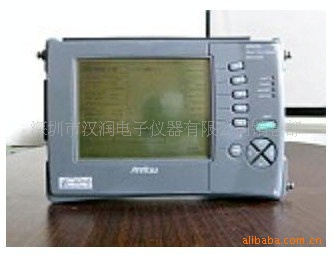

NW9070A光时域反射计

NW9070A光时域反射计


    Specifications
MW9070A
List price:
结构紧凑，质量轻(3.2Kg)
操作简便，带有自动的错误测量
在大的LCD上同时显示波形轨迹和事件列表
高速实时扫描检查光纤连接器
对于新手和有经验的操作者有不同的自动和手动操作
主要性能简介：
大屏幕显示，一览无遗
带有背景灯光的7英寸大液晶显示器，不仅仅是用中文表示所有的内容，还可把光缆故障点的波形和总的测试结果(事件表)同时显示在一个画面上。

操作简单，无师自通
只要按下一个“开始键”，从测试条件的设定到测试结果的显示一切都是全自动进行。操作者可以不用去记操作程序和接受特别培训。

干蓄电池兼用，后顾无忧
MW9070A不但可使用标准配置的镍镉蓄电池，还可使用市面上随手可得的普通干蓄电池。

插件，连接器种类丰富，调换自由
无论是单模，还是多模光缆都可以进行测试。而且，各种激光插件以及连接器的更换和清洁均可在施工现场简单进行。

数据的存储与传输，随心所欲
MW9070A不但可使用存储量多达100个波形的内部存储器以及外部存储卡，还可使用3.5英寸软磁盘存入大量信息。另外，根据需要，您还可在三者之间随意进行资料的传输和相互复印。

MW9070A技术指标：
显示  640×480点象数LCD,7英寸(带背景光开/关功能)
接口  串行：RS-232C,1端口(D-sub 9P连接器) 打印机：8位并行
波形存储  内部存储(备用电池)，存储卡插槽：1(存储卡插槽遵照PCMCIA R1.0标准)
时钟  显示年，月，日，小时，分钟(备用电池，开/关显示)
电源  电池：MZ5018A
DC输入：10到18V/14W
AC输入：90到250V，50/60Hz，50VA(带SWA1702W AC适配器)
尺寸和重量 194mm（宽）×290mm（长）×75mm（高）,≤3.2kg(包括光学单元和MZ5018A电池)
环境条件  温度：-100到+40℃(工作)-200到+60℃(存储)
湿度：85%(工作和存储)
型号 MW0972A
光纤  10/125μm SM光纤(CCITT G.652)
中心波长 1310±30nm,1550±30nm(25℃,脉冲宽度：1μs)
光连接器  FC,ST,DIN,SC,DIAMOND(HMS-10A)
距离范围(Km)  5/10/25/50/100
脉冲宽度(ns)  20/50/100/500/1000/2000
动态范围（S/N=1） 1.31μm时23dB(典型值：25.5dB)，1.55μm时20.5dB(典型值22.5dB)
测量范围  1.31μm时15.5dB(典型值18dB),1.55μm时13dB(典型值15dB)
盲区 菲涅尔反射  10m
后散射光  50m
标识分辨率  1m(5km范围)
距离测量  ±2m±(0.0001×距离)±标识分辨率
损耗测量 ±0.05dB/dB或者±0.1dB(取的一个）
回波损耗测量 ±4dB
自动测试 阈值 接头损耗  0.1到9dB(0.1dB步进)
回波损耗  20到60dB(1dB步进)
光纤终端 1到10dB(1dB步进)
可检测点数  为99
测量时间  多为180s
自动设置项  脉冲宽度，距离范围，平均时间
手动测量  实时扫描，点到点距离/损耗测量，每单位长度的点到点损耗测量，回波损耗 测量，断开/连接损耗测量
距离单位  m/km/ft/kft
IOR  1.400000到1.699999(0.000001步进）
标题输入  多32字符
波形存储  内部存储器和存储卡
尺寸  120mm(宽)×290mm(长)×35mm(高)
安全性  激光：21CFR class 1 IEC class 1
环境条件  与主机相同

订购信息
MW 9070A 光时域反射计
MW 8172A SMF 1.31/1.55μm单元
