| 品牌 | 前锋 | 型号 | QF1520 |
| 测量范围 | 1mHz~165MHz | 测量 | 100mVP-P～8VP-P(源阻抗为50Ω时) |
| 电源电压 | 220（V） | 尺寸 | 500mm×440mm×100mm（mm） |
| 重量 | 12（kg） | 用途 | 数字通信设备，可以作为雷达接收机参数测试的激励源 |
联系人 ： 阳永江 13060035982 02887988937
（1）主要用途

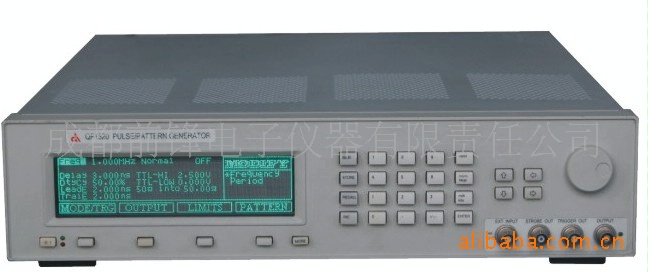

QF1520型高速脉冲信号发生器可用于数字通信设备、部件和元器件的研制、生产、检测及维修领域，还可以作为雷达接收机参数测试的激励源，产生满足研制、测试和生产等需要的脉冲流、Burst信号或Pattern信号。
（2）功能及特点
● 可产生脉冲流、Burst或Pattern信号；
● 可对生成码流的重复频率、脉冲宽度、极性、幅度、上升时间、下降时间进行编辑；
● 频率范围宽；
● 周期分辨力高；
●输出幅度的动态范围大和高；
●输出脉冲的宽度；
●延迟和边沿的调节范围宽；
（3）主要技术/战术指标
主要技术指标
◆ 时间参数
⑴ 周期：
范围：6.06ns～999.5s
分辨力：3.5位
准确度：±50×10-6
频率范围：1mHz～165MHz
⑵ 宽度：
范围：3.03ns～（周期－3.03ns）
：±5%±1ns
⑶ 延迟：
附加可变延迟范围：0ns～（周期－3.03ns）
：±5%±2ns
⑷ 双脉冲延迟：
范围：6.06ns～（周期－宽度－3.03ns）
：±5%±1ns
⑸ 边沿：
边沿调节范围（幅度的10%～90%）：
快速沿：≤2ns
可变沿：5ns～200ms (f0≤50MHz)
⑹：±20%±1ns
◆ 输出幅度特性
输出幅度范围：100mVP-P～8VP-P(源阻抗为50Ω时)
幅度分辨力：10mV(源阻抗为50Ω时)
输出幅度误差：±2%＋50mV
输出幅度窗口范围：-8V～＋8V
◆ 脉冲性能参数
过冲/前冲/振铃：输出幅度的±5%＋20mV
主要战术指标
电源: AC 220V±10%；50Hz±5%
功耗：≤130W
机械特性：结构形式：台式
外形尺寸：500mm×440mm×100mm
重量：约10kg
环境适应性：按GJB3947-2000中三级执行
工作温度：0℃～50℃
贮存温度：-40℃～70℃
电磁兼容性：符合GJB 3947-2000中的要求
安全性： 符合GJB 3947-2000中的要求
可靠性： MTBF（θ0）≥3000h
