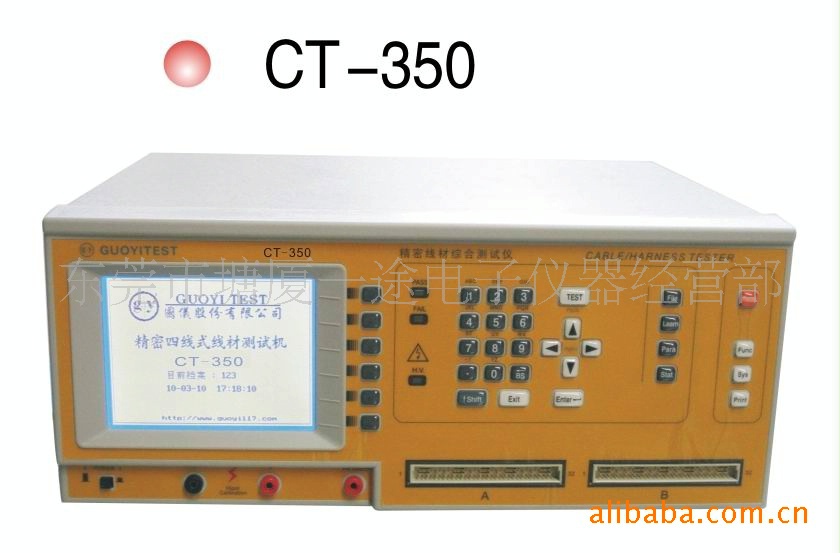

现货供应精密四线式线材测试机CT-350/350A

 特 點 說明

電容可測至1000uF

操做設定更加簡單化

USB接口更加方便測試管控

短斷路判定值小200Ω

導通電阻可單獨分組設定

可測試發光二極体參數值

提供先進的內四線式量測

先進的點導通測試功能

測試項目

項目

符號

量測範圍

斷/短路

O/S

200Ω~50KΩ

瞬間短斷路測試

200Ω~50KΩ

斷短路端點判斷

導通測試

COND

10mΩ~ 50.0Ω

Intermittent Cond.

10mΩ~ 50.0Ω

電阻測試

R

0.1Ω~ 10MΩ

電容測試

C

10pF~1000uF

二極体測試

D

0-7V

絕緣電阻

IR

0.1MΩ~1.5GΩ

高壓測試

5mA

CT-350．技術規格

進階功能




測試掃瞄模式

精密內四線量測
可程式化連續測試
自動找點
自動診斷
自我校正歸零
自動/短路掃瞄可切換

量測訊號源
額定輸出
絕緣測試

5Vdc
50~1500Vdc, 50~1000Vac

50Vdc解析度
±1%準確度　

顯示/聲響裝置

320×240解析度圖形液晶顯示
Pass/Fail LED紅綠指示燈/畫面顯示/聲響

量測接點

64獨立量測接點
128獨立量測接點(Optional)
高壓校正正負端輸出
自動找點端子
系統/快速/編輯/功能按鍵群組

控制面版
介面

系統/快速/編輯/功能按鍵群組
RS-232通信連接埠
印表機埠
遠端控制埠

記憶裝置

快閃記憶體
可擴充至1M

電源供應

配件

115/230 Vac電壓輸入±10%
60/50 Hz
自動找點探針
牛角治具板
治具排線
電源線

使用手冊

溫濕度

攝氏15ºC~35ºC
相對濕度RH≦75%

尺寸(寬x高x深)
重量
線材規格要求

425×190×350 mm
約15Kg（不含配件)
1µF

採購資訊

CT-350

CT-350A

CT-350D

64/128/256測試點

USB機接口

PJ-001

PJ-002

PJ-003

PJ-004

5V~1500Vdc  50V~1000vac

5V~1000Vdc  50V~700vac

5V~1000Vdc

點數選購

選購

牛角治具板

治具排線

自動找點探棒

校驗治具組
