| 品牌 | 安立 | 型号 | 331D |
| 电源电压 | +12.5 ~ +15伏（V） | 尺寸 | 25.4*17.8*6.1（mm） |
| 重量 | 2.28（kg） |
的售后服务队伍
公司名称：重庆广旭电子有限公司
地址： 重庆市九龙坡区白马凼45号
联系人: 周健民 江晓鑫
电话： 13883856789 1
功能强大的PC数据管理分析软件
每台Site Master都随机有一套完全数据管理分析软件，能够提供给用户一种简单的方法，以分
析被测系统性能、趋势和问题。Site Master PC 软件也能生成报表，以便将来需要调用这些数
据。
• Site Master PC 软件，可在各种 Windows 95/98/NT4/2000/ME/XP 操作系统下运行并支持用长字
母/数字文件名来描述和标记数据。
• 能够存储无限的测量数据曲线，以便和历史数据进行性能比较，并且非常容易进行趋势分析
• 用一个简单的菜单选项，就能快速而容易的从Site Master或上载测量数据曲线到PC数据库。
• 能够将回波损耗测量转换为DTF测量。
• 手持软件工具有 DTF 和 Smith 圆图分析，以及相位数据读取能力。
彩色LCD 显示（选件3）
640x480 彩色 STN 显示。室内操作容易进行测试曲线的细节显示。
5
技术指标
以下指标的适用条件如下：仪器先预热5分钟，然后在环境温度下校准，其典型值仅供参考。

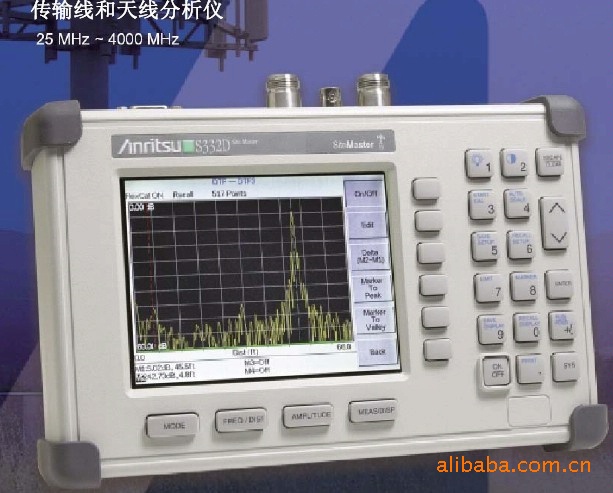

传输线和天线分析仪
频率范围: 25 MHz ~ 4.0 GHz
频率: ≤± 75 ppm @ +25°C
频率分辨率: 100 kHz
输出功率: < 0 dBm (-10 dBm 标称值)
抗干扰能力:
信道 +17 dBm 频率 -5 dBm
测量速度: ≤3.5 msec / 点(CW ON) 数据点： 130, 259, 517
回波损耗: 范围: 0.00 ~ 60.00 dB 分辨率: 0.01 dB
驻波比：范围：1.00 ~ 65.00 分辨率: 0.01
传输线损耗范围: 0.00 ~ 30.00 dB 分辨率: 0.01 dB
测量: >42 dB 校准后 DTF(故障定位)：
垂直范围: 回波损耗: 0.00 ~ 60.00 dB
驻波比: 1.00 ~ 65.00
水平范围:
0 －(数据点-1) X 分辨率到1197 m
(3929 ft);数据点 = 130, 259, 517
水平分辨率(矩形窗口内):
分辨率(meter) =
(1.5 x 10^8) x (Vp)/DF
Vp是馈线的相对传播速率
DF 是终止频率-起始频率(Hz)
频谱分析仪(S332D )
频率:
频率范围: 10 MHz ~ 3.0 GHz
测量范围: +20 dBm ~ -135 dBm
频率参考(内部时基):
老化率: ± 1 ppm/ 年
: ± 2 ppm
频率扫描: 10 Hz ~ 2.99 GHz(1, 2, 5 步进
自动选择带宽); 零扫描频宽
扫描时间:≤1.1秒(全频段)
≤ 50微秒 ~ 20 秒(零扫描频宽)
分辨率带宽(-3dB):
100Hz~1MHz(1~3步进); ±5%
视频带宽(-3dB):
3Hz ~ 1MHz(1-3步进); ±5%
单边带相位噪声(1GHz@ 30 kHz 偏置):
≤ –75 dBc/Hz
杂波响应: ≤ -45 dBc
驻留杂波响应: ≤-90dBm,>10MHz;
≤–80 dBm, ≤10 MHz
(10 kHz RBW, 前置放大器打开)
幅值:
总电平:
±1.5dB值(±1dB典型值)
输入> 2GHz ~ 3GHz
±1dB值(±0.5dB典型值)
输入≥10MHz ~ 2GHz
±2 dB, ≥ 500 kHz ~ <10 MHz
±3 dB 典型值 <500 kHz
信号电平≥-60 dBm,不包括输入驻波比失
配部分误差
测量范围: +20 dBm ~ -135 dBm
输入衰减器范围: 0 ~ 51 dB,
手动选择或自动耦合到参考频率;
分辨率1 dB 步进
显示平均噪声电平:
≤－135dBm典型值,≥10MHz,前放开
≤－115dBm典型值,< 10MHz,前放开
输入加负载,0dB衰减,RMS检测,
100Hz RBW
显示动态范围: > 65 dB
显示范围:
1-15dB/格,1dB步进,10格显示
刻度单位:
dBm, dBV, dBmV, dBuV, V, W
RF输入VSWR:
1.5:1典型值,(≥20dB衰减),
(10 MHz ~ 2.4 GHz)
功率计(选件29)
频率范围: 10 MHz ~ 3.0 GHz
检测范围: -80 dBm ~ +20 dBm
显示范围:-80dBm ~ +80 dBm
偏置范围: 0 ~ +60 dB
:±1.5dB值
(±1dB典型值),> 2GHz~3GHz
±1dB值
(±0.5dB典型值)≥10MHz~ 2GHz
±2dB, 3 MHz ~ <10 MHz
VSWR:1.5:1典型值
功率:20dBm(0.1W)不带外部衰减器
T1(1.5M)分析仪(选件50,S331D)
线路编码: AMI, B8ZS
帧格式: D4 (Superframe),
ESF(Extended Superframe)
连接配置：
负载(100 Ohms)
桥(∈1000.)
监视器(连接20dB 衰减器到DSX)
接收灵敏度: 0 ~ -36 dBdsx
发送电平: 0dB, -7.5dB和-15dB
时钟源: 外部
内部: 1.544 MHz ± 30 ppm
脉冲形状: 符合ANSI T1.403标准
图形产生和检测: PRBS: 2-9,
2-11,2-15,2-20, 2-23 反转和非反转,
QRSS,1-in-8 (1-in-7), 2-in-8, 3-in-24,
淮1,全0码,T1-Daly,自定义(≤ 32 bits)
线路状态: 有载波, 帧ID和同步,
图形ID和同步
报警检测: AIS (蓝色报警)
RAI( 黄色报警)
误码检测: 帧比特, 比特, 比特误码率,BPV,
CRC, Error Sec(误差秒)
误码插入: Bit, BPV, Framing Bits,
RAI,AIS
环回模式: 自环, CSU, NIU, 用户定义,带内
或数据连接
电平测量: Vp-p (±5%)
数据日志: 连续进行, 48小时
E1(2M)分析仪(选件50，S331D )
线路编码: AMI, HDB3
帧格式: PCM30, PCM30CRC,PCM31,
PCM31CRC
连接配置:
负载(75, 120 Ohms)
桥(≥1000.)
监视器(连接20dB衰减器到DSX)
接收灵敏度: 0 ~ -43 dB
时钟源: 外部
内部: 2.048 MHz ± 30 ppm
脉冲图形: 符合ITU G.703
脉冲图形产生和检测:
PRBS: 2-9, 2-11, 2-15, 2-20, 2-23
反转或非反转, QRSS, 1-in-8
(1-in-7),2-in-8, 3-in-24,全1, 全0,
T1-Daly,自定义
线路状态: Carrier present, Frame ID
和同步; 脉冲图案ID和同步.
报警检测: AIS, RAI, MMF
误码检测: Frame Bits, Bit, BER, BPV,
CRC, E-Bits, Error Sec
误码插入: Bit, BPV, Framing Bits,
RAI,AIS
环回模式: 自环
电平测量: Vp-p (± 5%)
数据日志：连续48小时
通用指标
语言: 中，英，法，德，日，西班牙
内部曲线存储: 可达200条曲线
设置配置: S332D - 20, S331D - 25
显示:VGA,单彩LCD;彩色LCD (选件3)可调背
景光
输入和输出端口:
RF 输出: N型, 阴性, 50 Ohm
输入烧毁功率: +23dBm,
±50VDC
RF 输入: N型, 阴性, 50 Ohm
输入烧毁功率: +43dBm(峰值), ±
50 VDC
外部触发输入: BNC, 阴性(5V TTL)
外部频率参考输入(2 ~20 MHz):
共用的BNC, 阴性 50Ohm,
( 5dBm ~ +10dBm) (只对S332D)
T1/E1 (接收和发射): Bantam 插座
(只对S331D,选件50)
串行接口: RS-232 9针D-sub, 串行3线
电磁兼容性: 符合欧共体CE 标志
安全:
符合EN 61010-1 1级便携式设备标准
温度:
工作温度: -10°C ~ +55°C
湿度: 85% 或更低
非工作温度: -51°C ~ +71°C
(建议电池分别存放，可在0°C ~ +40°
C下长期存放)
环境: MIL-PRF-28800F Class 2
电源
外部DC输入: +12.5 ~ +15伏直流
1350 毫安
内部: 镍氢电池: 10.8伏, 1800 mAH
外形: 尺寸(宽 x 高 x 深):
25.4 厘米x 17.8厘米x 6.1 厘米
(10.0英寸x 7.0 英寸x 2.4 英寸)
重量: <2.28 kg (<5 lbs)包括电池
