| 品牌 | 台湾益和 | 型号 | CT-8681F/CT8681F |
CT-8681F/CT8681F系列线材测试机
产品说明

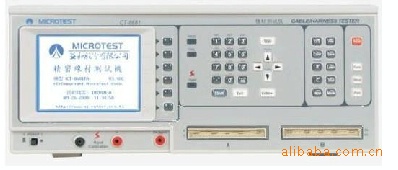

CT-8681F/CT8681F系列线材测试机
MICROTEST益和 CT-8681F适用於各种连接线,连接器,A/V音频/视频连接线,AC/DC插头连接钱等产品生产线上检测或上述零件买家进料检验用.由于产品好用口埤佳,已拥有超过80%的市场占有率.
产品特点(PRODUCT FEATURES)：
● 系统提供中文操作介面
● 开机自我诊断,自我校正
● 系统可自动扫描自动找点
● 系统提供先进的瞬间断短路/导通测试
● 可作线材单边测试/绝缘测试
● DC1000V测试电压
● 可测128测试点
● 提供320*240解析度圆形液晶显示
● 线性与安规测试一应俱全
● 完全可程式化连续测试
● 提供多种介面，可作各种不同之应用
● 系统提供统计与电脑连线列印功能
测试项目:
项目 | 符号 | 量测范围 |
短/断路 | O/S | 2KΩ~50KΩ |
瞬间短断路测试 |
| 2KΩ~50KΩ |
短断路端点判断 |
|
|
导通 | COND | 0.1Ω ~50.0Ω |
瞬间导通路测试 |
| 0.1Ω ~50.0Ω |
电阻 | R | 0.1Ω ~10.0MΩ |
电容 | C | 1pF~1uF |
二极体 | Zener | 07~V |
绝缘 | IR | 1MΩ~1GΩ |
单边测试 |
|
|
绝缘耐压 | Hipot | Max.DC1000V |
实际规格依各机型而异，请参照订购资讯
技术规格(SPECIFICATION):
进阶功能 可程式化连续测试 自动找点 自动诊断 自我校正归零 基本准确度 ±5% 测试扫描模式 自动/短路扫描可切换 量测时间 0．1SEC基本值 量测频率与讯号/电压 低电压量测讯号 额定输出5Vda 高压绝缘测试 200~1000Vdc； 50V Resolution ±5%准确度
显示/声响装置 320/240解析度液晶圆形显示 Pass/Fail LED 红绿指示灯/书面显示/声响 量测接点 128量测接点 可选购256/512接点 高压校正正负端输出（+/-） 自动找点端子 控制面板 系统/快速/编辑/功能 按键群组 介面 RS-232通讯连接埠 印表机埠 远端控制埠 记忆装置 Flash Memory 多可储存56组测试设定档案
| 电源供应 115/230Vac电压输入±10% 60/50Hz 配件 自动找点探针 远端控制线（选购） RS-232讯号线 电源线 使用手册 温湿度 摄氏15℃~35℃ 相对湿度RH≦75% 尺寸(宽*高*深) 425*190*350mm 重量 重约14公斤(不含配件) 线材规格要求 1uF 订购资讯 CT-8681N 200~700Vdc;电阻1MΩ； 绝缘1MΩ~500MΩ CT-8681F 200~1000Vdc;电阻1MΩ； &, ;nbs, p; 绝缘1MΩ~500MΩ CT-8681FA 200~700Vdc;100~500Vac 电阻1MΩ; /C2 256测试点 /C3 512测试点
|
