| 品牌 | EXFO | 型号 | FTB-8510B |
| 测量范围 | 850～1550nm波长 | 电源电压 | 充电电池（V） |
| 尺寸 | 96×25×280（mm） | 重量 | 0.5（kg） |
| 用途 | ? 用于评估以太网传输网络性能的完全集成测试解决方案 |

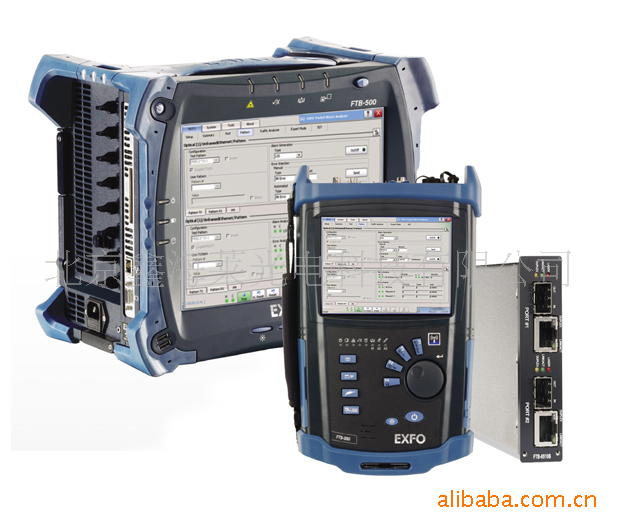

EXFO FTB-200 v2/FTB-500平台FTB-8510B以太网测试仪
主要特点：
n 用于评估以太网传输网络性能的完全集成测试解决方案
n 支持多业务等级的PTN及3G基站回传服务激活测试方法新标准ITU：Y.156sam
n 支持数据包抖动测量，用于评估传输延迟敏感信息流
n 具有EtherBERT测试功能，可用于评估运行于WDM网络上的以太网服务的完整性
n 可进行多数据流生成和分析，允许通过VLAN和TOS/DSCP优先级划分，测试QoS质量
FTB-8510B模块技术指标：
光接口 | 两个GigE端口 | ||
| 1000Base-SX | 1000Base-LX | 1000B ase-Z X |
波长（nm） | 850 | 1310 | 1550 |
激光类型/连接器/收发器类型 | VCSEL/LC/SFP | FP/LC/SFP | DFB/L C/SFP |
电接口 | 双端口10/100BaseT半/全双工，1000BaseT双全工， 选择直通或交叉电缆 | ||
10BaseT | 100BaseT | 1000B aseT | |
发送（ppm） | ±100 | ±100 | ±100 |
接收测量（ppm） | ±4.6 | ±4.6 | ±4.6 |
连接器 | RJ-45 | RJ-45 | RJ-45 |
距离值（m） | 100 | 100 | 100 |
测试项目 |
| ||
RFC2544 | 依照RFC2544之规定,可测量吞吐量,背对背,帧丢失 和延迟。帧大小:RFC定义的大小,用户可配置 | ||
BERT | 非成帧。无论是否带有VLAN Q-in-Q，均可支持第 1层至第4层 | ||
图案BERT | PRBS 2E9-1,PRBS 2E11-1,PRBS 2E15-1, PRBS2E20-1,PRBS 2E23-1, PRBS 2E31-1,CRPAT,CSPAT,CJTPAT | ||
Short CRTPAT，Long CRTPAT以及多十种用户 图案。图案反转功能 | |||
差错插入（BERT） | FCS，比特和符号 | ||
误差测量 | 超限/巨大,极小,过小,过大,FCS,符号,空闲,载波侦听, 定位,冲突,延迟冲突,过分冲突,UDP,TCP和IP标题 校验 | ||
误差测量（BERT） | 误码，符号错误，空闲错误，0失配，1失配，性能 监测（G.821和G.826） | ||
服务中断时间 | 故障或无信息流模式。中断时间统计包括短中断 时间，长中断时间，上次中间时间，平均中断时间， 总中断时间和中断时间数 | ||
多流生成 | 能够传输多达10个数据流的功能。配置参数为:数据 包大小,传输模式 (N-frames,Burst,N-Burst,Ramp,N-Ramp和 Continuous),MAC源/目标地址,VLAN ID,VLAN优先 级,IP源/目标地址,ToS字段,DSCP字段,TTL,UDP源/ 目标端口和净荷 | ||
VLAN堆叠 | 能够生成多具有三个VLAN层(包括IEEE802.1 ad Q-in-Q标记的VLAN)的数据流,在任何堆叠的 VLAN层上,都能够按照VLAN ID或VLAN优先级过滤 接收到的信息流 | ||
一般特性 |
| ||
环境温度 | 工作温度：0℃~ +40℃；存储温度：-40℃~ +60℃ | ||
尺寸（mm）重量 | 96×25×280，500g | ||
平台技术指标：
平台型号 | FTB-200 v2 | FTB-500 |
显示屏 | 彩色触摸屏640×480 TFT 163mm（6.4英寸） | 彩色触摸屏800×600 TFT 307mm（12.1英寸） |
接口 | 3个USB2.0端口 | 4个USB2.0端口，Express Card端口（34mm格式） |
内置蓝牙和Wi-Fi（选件） | 串行RS-232端口，监视器 端口 | |
RJ-45 10/100/1000M bit/s以太网 接口 | RJ-45 10/100/1000M bit/s以太网接口 | |
预留光纤检查探测器连接器端口 | 预留光纤检查探测器连接器 端口 | |
存储量 | 内存8GB，16G USB存储棒（选件） | 小80G内置硬盘，USB 闪存（选件） |
电池 | 可充电锂电池，连续运行8小时 | 可充电锂电池，连续运行 超过6小时 |
电源 | AC/DC适配器，输入：100 ~ 240V AC 50/60Hz；输出：24V DC 90W | 100 ~ 240V AC 50/60Hz |
计算机 | Intel凌动处理器 | Intel酷睿2双核处理器 |
工作温度 | -5℃~ +50℃ | 0℃~ +50℃ |
尺寸／重量 | 322×197×109，2.1Kg | 366×296×216，10.9Kg |
