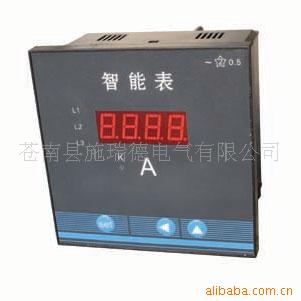

YTAI-1BQ 电流表

YT系列多功能电力仪表是一种用于电力质量监测的理想设备。该仪表同时对中电流，电压，频率，有功功率，无功功率，现在功率，电能，功率因数等进行测量外，还具有对所测试电量可转换成4路或2路脉冲量输出功能。适于变压器，发电机组，电容器组合电动机等的分布式检测，电力，自动化控制系统的现场监测显示。

详细说明：

YTAI-3BF 三相电流表
YTAI-3IF 三相电流表
YTAI-3RF 三相电流表
YTAU-3BF 三相电压表
YTAU-3IF 三相电压表
YTAU-3RF 三相电压表
YTAI-1BF  电流表
YTAI-1IF  电流表
YTAI-1RF  电流表
YTAU-1BF  电压表
YTAU-1IF  电压表
YTAU-1RF  电压表
YTAI-3BJ 三相电流表
YTAI-3IJ 三相电流表
YTAI-3RJ 三相电流表
YTAU-3BJ 三相电压表
YTAU-3IJ 三相电压表
YTAU-3RJ 三相电压表
YTAI-1BJ  电流表
YTAI-1IJ  电流表
YTAI-1RJ  电流表
YTAU-1BJ  电压表
YTAU-1IJ  电压表
YTAU-1RJ  电压表
YTAI-3BQ 三相电流表
YTAI-3IQ 三相电流表
YTAI-3RQ 三相电流表
YTAU-3BQ 三相电压表
YTAU-3IQ 三相电压表
YTAU-3RQ 三相电压表
YTAI-1BQ  电流表
YTAI-1IQ  电流表
YTAI-1RQ  电流表
YTAU-1BQ  电压表
YTAU-1IQ  电压表
YTAU-1RQ  电压表
YTAI-1BW  电流表
YTAU-1BW   电压表

YTZJ-2 多功能电力仪表
YTZJ-1 多功能电力仪表
YTZJ-1A 多功能电力仪表
YTZJ-1B 多功能电力仪表

功能综述

YT型多功能电量监测仪表是在消化国内外同类产品技术的基础上，根据我国对电力设备的运行和计算机智能化监控要求而设计的，改产品集电流表，电压表，功率表，功率因数表，电度表为一体的综合电量监测仪表，RS485通讯接口将仪表链接到监测中心的计算机网络，是适合我国工矿企业，民用建筑，楼宇自动化等先到供配电系统的一种自动化仪表。Pmac于50/60hz供电系统电量参数的综合采集;测量并显示三相电压,三相电流.有功功率无功功率,功率因数,频率,有功电能(累积)和无功电能(累积).电能量数值权作为企业内部二级计量考核,核算用,不作计价计量,付费使用.

主要技术指标

1接线方式:3p3w(三相三线)或3p4w三相四线)

2 信号输入

 电流：额定输入电流AC:1A 5

电压：额定输入电压AC:100V 22V 380V

允许过量程：瞬时：电流10陪/5秒, 电压2倍/1秒;持续1.2倍

3 串行通讯:RS485串行接口,modbus协议, RTU格式, 通讯波特率4800,9600可选

4 电量测量范围与

电流:0~5A  0.5%

电压:0~450v 0.5%

有功功率:0~9999.999999mw 0.5%

无功功率: 0~9999.999999mvar 0.5%

功率因数:0~1.000 0.5%

频率:45~60hz  +-0.1hz

有功电能(以电度积累和显示):0~.99kwh  1.%

无功电能(以电度积累和显示): 0~.99kvarh  1.0%

5缘强度:  IEC60255-5 2kvrms-1min

6 环境承受能力:工作 iec60068-1 和2   0℃~+55℃

储存 IEC60068-1和2   -25℃~70℃

湿热IEC60068-1-3       93%rh 40℃

7适用场合:无腐蚀性气体及金属粉尘，海拔高度<3000m

8 工作电源及功耗:AC(85~265)v或(100~275)v 8va
