| 类型 | 数字式电流测量仪表 | 品牌 | 万宝 |
| 型号 | WB5100 | 测量范围 | 1500（A） |
| 准确度 | 0.5% | 功率 | 200（W） |
| 电源电压 | 12（V） | 外形尺寸 | 1000*300*200（mm） |

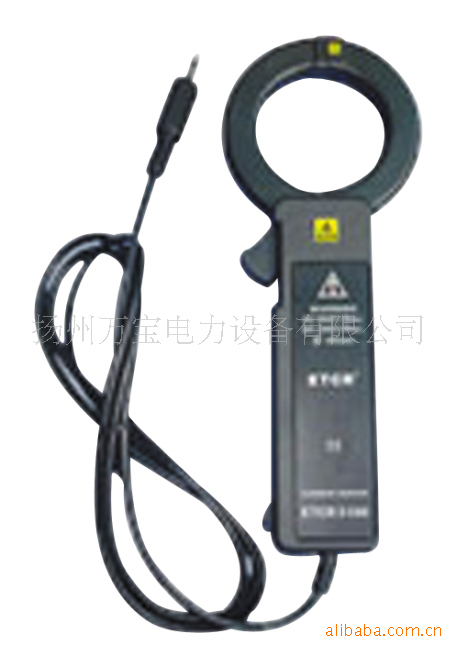

一．简 介
WB5100系列高钳形漏电流/电流传感器广泛适用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域高、小相位误差的交流漏电流、电流、功率和电能测量，可连接各种高数字多用表或数据记录仪，使用方便。
WB5100系列高钳形漏电流/电流传感器采用新技术，几乎不受外界磁场的影响，了常年无间断采集测量的高、高稳定性、高性。
二．型 谱
型 号 | 测量范围 | 分辨率 | 线性度 | 匝比 | 输出信号 |
WB5100 | 10uA～300A | 10uA | 1% | 1：2400 | 电流信号 |
WB5100A | 1uA～80A | 1uA | 1% | 1：800 | 电流信号 |
WB5100B | 5mA～600A | 5mA | 2% | 1：3000 | 电流信号 |
WB5100C | 10uA～300A | 10uA | 1% | 1：2400 | 电压信号 |
WB5100D | 1uA～80A | 1uA | 1% | 1：800 | 电压信号 |
WB5100E | 5mA～600A | 5mA | 2% | 1：3000 | 电压信号 |
三．特 点
1、精美外观、袖珍机身
2、夹钳设计，不断开被测电路，非接触测量，、快速
3、可以输出电流信号或电压信号（用户自选）
4、电流信号uA/mA或mA/A，电压信号mV/mA或mV/A（用户自选）
四．应 用
1、漏电流、高次谐波电流、电流、电能、功率因数修正装置
2、小相位检测分析仪器
3、工业控制装置
4、数据记录仪
5、示波器和谐波分析仪
五．规 格
功 能 | 交流漏电流、高次谐波电流、在线交流电流检测，相位、电能、功率因数修正 |
检测方式 | 钳形 |
输出方式 | 电流互感输出uA/mA；mA/A 或 电压输出mV/mA；mV/A（选型） |
仪表尺寸 | 宽高厚：64mm×160mm×23mm |
钳口尺寸 | φ40mm |
线 长 | 2.0m（可以根据用户定制） |
测试范围 | AC 1uA～80A；10uA～300A；10mA～600A（选型） |
分 辨 率 | 1uA；10uA；5mA（选型） |
精 度 | 1%；2%（50Hz；25℃&plun;3℃）（选型） |
线 性 度 | 1%；2%（50Hz；25℃）（选型） |
频 率 | 10Hz～100KHz |
线路电压 | AC600V以下线路测试 |
仪器质量 | 约120g |
工作温湿度 | -25℃～70℃；80%rh以下 |
存放温湿度 | -10℃～60℃；70%rh以下 |
缘强度 | AC2kV/rms (铁心与盒之间) |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) |
