PH-44有源 直流型多路信号隔离分配器 (一入三出 一入四出)

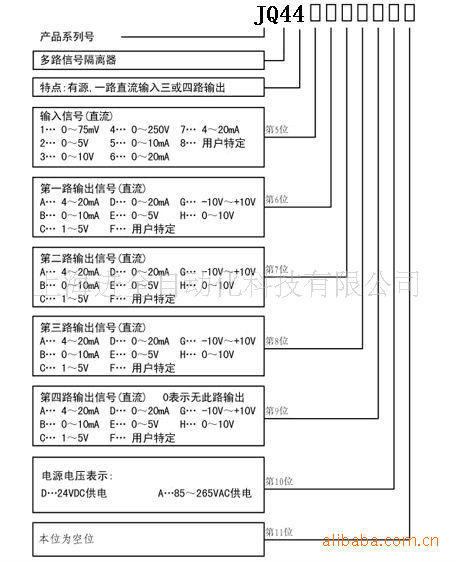

规格型号及代码
原理示意图
订货说明
- 订货时请注明代码
例:输入0～5V
输出:第1路4～20mA,第2路4～20mA,第3路1～5V,第4路:1～5V
电源电压24VDC
隔离器型号为：JQ442AACCD
*如果以上要求只改变供电电压为85～265AC范围内(例110AC±10%
或220VAC±10%),则订货号为：JQ442AACCA。
特点及主要技术参数
- 特点
□输入输出信号为直流信号
□电路可实现一路输入3路4路输出隔离转换.如果订货号第9位为0,产
品为一入三出
□电路设单独外供电源或24VDC或85～265VAC,见第十位代码定义 "D"
表示24VDC供电;"A"表示85VAC～265VAC供电
主要技术参数
输入阻抗:电压≥100kΩ,电流型100Ω
负载能力:电流型负载电阻≤500Ω,电压型负载电流<5mA
：±0.2%F.S
温度漂移系数:＜50PPM/℃
环境温度：-10℃～+60℃
绝缘电阻:输出间、输入与输出间、输入输出与电源≥100MΩ(500VDC)
隔离强度:输出间、输入与输出间、输入输出与电源间 1500VAC/分钟
隔离强度:输入,输出之间1500VAC/分钟
电源:24VDC±10%, 或交流85VAC～265VAC两类,订货需注明
响应时间:＜10mS, 稳定时间＜0.1S
消耗功率:
电源为24VDC时，电流输出型3路输出＜2.0W，4路输出
＜2.5W，电源为24VDC时,电压输出型＜0.5W;交流电源时乘以1.2

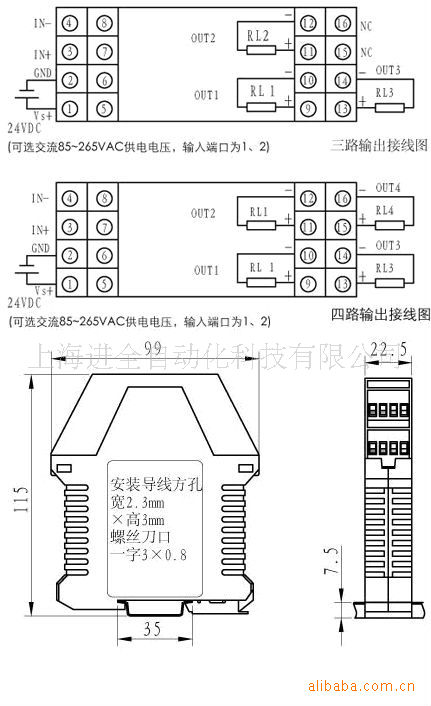

接线图以及外形尺寸
