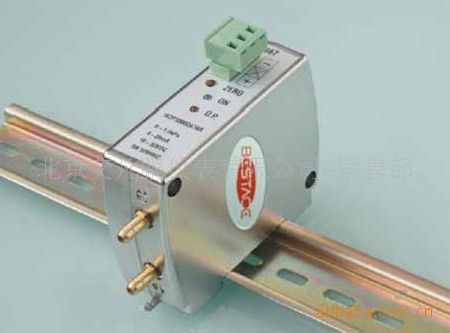

763系列 微差压变送器能测正压、负压和差压，小量程可低至10Pa，量程高达50KPa。763采用电容原理技术，由不锈钢膜片与固定电极构成一个电容，其值随压力变化而变。采用特殊技术设计的传感器敏感元件和独特的检测电路确保了产品良好的温度性能和长期稳定性。
763系列 微差压变送器具有多种输出，如0-5V，0-10V，4-20mA，也可以特制为其它输出。763系列适用于35mm导轨安装，电路联接采用5mm可插拔欧式接线端子，具有装拆简单快捷的特点。763还装有红色和绿色的发光管。绿色发光管的发光强度随着压力变化而变，红色表示过载。这就可以使用户很直观地了解该传感器的工作状态。
763系列 微差压变送器以卓越的性价比，广泛应用于电厂风压监测，纺织机械，洁净工程，暖通空调，环境污染控制，医疗仪器及设备，烘箱增压及炉膛风压控制，天然气、煤气管网监测和井下通风等领域。
适用领域
电厂风压监测
纺织机械
暖通空调
环境污染控制
洁净工程
医疗仪器及设备
烘箱增压及炉膛风压控制
天然气、煤气管网监测
矿山井下通风监测
主要特点
压力量程范围10Pa！
量程范围广，特定量程可选
100KPa大静压
LED压力状态灯显示
设计，性能稳定可靠
正/负压端均能承受至少100kPa的过载
多种压力接口/输出形式/安装方式可选
DIN35mm导轨安装
欧式可插拔接线端子
误接线全保护
环保设计，符合RoHS标准
761系列性能指标
性能参数 标准 特选 特选
RSS*(恒温下) ±0.8％FS ±0.4％FS ±0.25％FS
非线性(拟合直线) ±0.76％FS ±0.33％FS ±0.20％FS
迟滞 ±0.20％FS ±0.20％FS ±0.10％FS
温度补偿范围 -7～＋77℃
零点/满程温度偏移 0.05％FS 0.05％FS 0.05％FS
静压 100KPa(15PSI)
预热漂移 ±0.1％FS
安装位置 正常为垂直安装（因工厂标定时将传感器垂直放置），其
位置安装时应对零点做必要的微调。
*RSS：非线性、迟滞、非重复性的方和根
环境和机械参数
工作温度 -18～＋77℃
存放温度 -54～＋85℃
发光管指示 无发光管亮…………………………负向压力过高或未接通电源
绿色发光管亮………………………正常工作
红色/绿色发光管同时燃亮 ………正向压力过高
电气连接 5.0mm间距可插拔欧式接线端子
压力连接 标准为Ф3/16″塔形铜压力接口，Ф8mm塔形铜压力接口可选
另外也可以特制为其它可能的压力连接方式
输出调节 通过顶端调整孔可对零点进行微调
压力介质 空气或其它非导电性气体
壳体 PC+ABS，表面镀镍
重量 198克
安装 35mm DIN导轨安装
电气参数(电压型)
电路 三线(＋EXC,-EXC,OUTPUT)，误接线保护
供电电压 16-32VDC/16-30VAC(其它供电电压可选)
输出 0-5VDC，0-10VDC
输出阻抗 ≤5.0 OHMS
*工厂标定时采用50KΩ负载进行标定，0-5VDC输出可在负载≥5KΩ时工作，0-10VDC输出可在负载≥10KΩ时工作
**零点输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC)
满量程输出：出厂设定在±25mV(0-5VDC)，±50mV(0-10VDC)
注：相对于满量程而言
电气参数(电流型)
电路 两线(＋EXC,-EXC)，误接线保护
输出 4-20mA
双向零点输出 12mA
供电电压 16-32VDC(参见图2，可查出环路电阻值)
外部负载 0-800 OHM
*工厂标定时采用250Ω负载，24VDC电源
**零点输出：出厂设定在±0.08mA 满量程输出：出厂设定在±0.08mA 注：相对于满量程而言
|
