| 品牌 | 美特仪表 | 型号 | 1018F |
| 测量范围 | 0-100000（m3/h） | 等级 | 0.5 -1.0级 |
| 输出信号 | 4-20（mA） | 工作电压 | DV24 AC220（V） |
| 工作温度 | 0-260（℃） | 公称通径 | 15-6000（mm） |
产品简介
电 源 AC220V或DC24V
输 入 3路4～20mA模拟输入，2路三线制PT100电阻信号输入
输 出 隔离 RS232/RS485 输出，2 路隔离 OCT输出，1 路隔离 4-20mA 输出( 无源 )
通信协议 METER-BUS协议，MODBUS 协议，富士扩展协议，简易水表协议
产品说明
- 高测量
线性度优于0.5%，重复性优于0.2%，测量优于±1% - 测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ～ DN6000mm 管道流量的测量 - 支持中英文菜单
不同版本的流量计,可支持中文或英文菜单,方便快捷 - 可靠性高
采用低电压、多脉冲发射电路，测量、使用寿命及可靠性大幅提高 - 抗干扰能力强
采用双平衡信号差分发射、接收电路，有效抵御变频器，电视塔、高压线等强干扰源 - 强大的记忆功能
自动记忆前512日、前128月、前10年的累计流量，自动记忆前64次来电和断电时间和流量，自动记忆前32日流量计的工作状态是否正常。
基本技术参数
| 项目 | 性 能、参 数 | ||||||||
| 主 机 | 原 理 | 超声波时差原理，4字节IEEE754浮点运算 | 测量周期：0.5秒（电池供电型0.5-49秒可调），每次128组数据 | ||||||
| 精 度 | 流量：优于±1%（电池供电型优于2%） | 热量：优于2% | 重复性：0.2% | ||||||
| 显 示 | 可连接2×10背光型汉字或者2×20字符型液晶显示器，96段LCD段式液晶显示器 | ||||||||
| 操 作 | 支持4键轻触键盘、16键轻触键盘、模拟键盘软件 | ||||||||
| 信号输出 | 电流输出：4～20mA或0～20mA等，阻抗0～1K，0.1% | ||||||||
| 脉冲信号：正、负、净流量及热量累积脉冲，两路OCT输出（其中一路脉冲宽度6～1000ms可设定，默认200ms） | |||||||||
| 频率信号：1-9999Hz之间任选，OCT输出 | |||||||||
| 报警信号：双路OCT输出，可选20种信号源 | |||||||||
| 信号输入 | 可输入3路4～20mA电流信号, ±0.1%（可采集温度、压力、液位等信号） | ||||||||
| 可连接三线制PT-100铂电阻，实现热量测量 | |||||||||
| 数据接口 | 隔离RS485串行接口，可通过PC电脑对流量计软件进行升级，支持MODBUS、METER-BUS等协议 | ||||||||
| 其他功能 | 自动记忆前512日、前128月、前10年的流量或热量数据 | ||||||||
| 自动记忆前512日流量计的工作状态是否正常 | |||||||||
| 自动记忆前32次来电和断电时间及流量，可进行人工或自动补量，减少用户流量或热量损失 | |||||||||
| 可编程批量（定量）控制器：共有10种启动信号，包括可以使用外部输入信号或者是MODBUS指令启动定量控制器 | |||||||||
| 专用电缆 | 定制双绞线，一般情况下限于50米，特定场合单根可加长至500 米，不推荐；选用RS485通讯，传输距离可达千米以上 | ||||||||
| 管道 情况 | 管 材 | 钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 | |||||||
| 管内径 | 15～6000mm | ||||||||
| 直管段 | 传感器安装点满足：上游10D，下游5D，距泵出口处30D（D是指管径） | ||||||||
| 测 量 介 质 | 种 类 | 水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 | |||||||
| 温 度 | 标准探头：-30～90℃，高温探头：-30～160℃ | ||||||||
| 浊 度 | 10000 ppm且气泡含量小 | ||||||||
| 流 速 | 0～±30 m/s | ||||||||
| 流 向 | 正、反向双向计量，并可以计量净流量或热量 | ||||||||
| 工作环境 | 温 度 | 主 机：-20～70℃ | |||||||
| 流量传感器：-40℃～160℃温度传感器：根据客户需要选定 | |||||||||
| 湿 度 | 主机：85%RH | ||||||||
| 流量传感器：可浸水工作，水深≤3m | |||||||||
| 电源 | 固定基本型 | 固定功能型、热量表 | 流量热量模块 | 分体式流量计、热量表 | 电池供电流量计、热量表 | ||||
| 24VDC | 8～36VDC | 8～36VDC或 10～30VAC | 85～264VAC或24VDC | 3.6V锂电池或外接8～36VDC | |||||
| 功 耗 | 小于1.5W | ||||||||
仪表图例
固定式流量计主机
插入式传感器

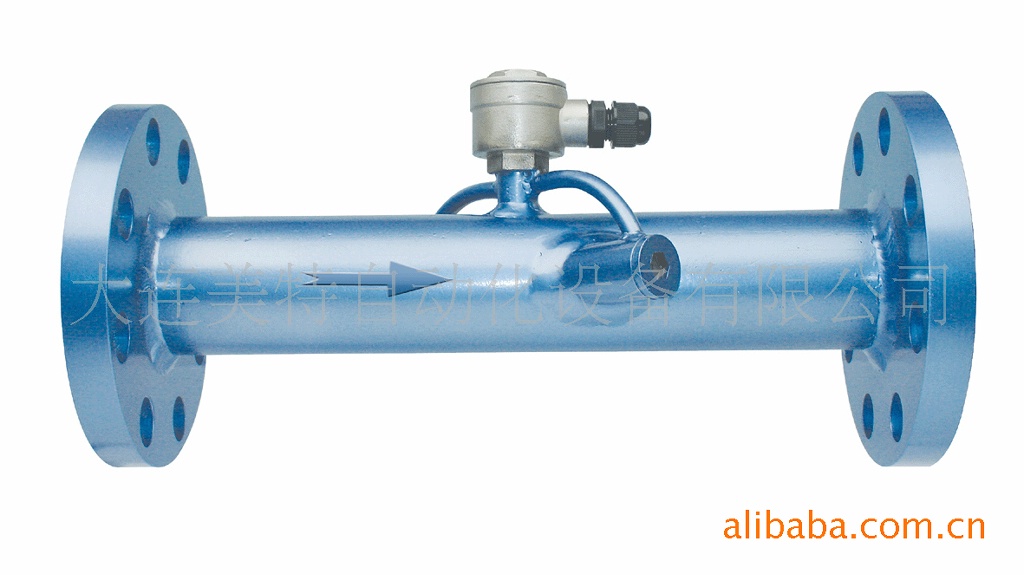

管段式传感器
外夹式超声波传感器
高温外加式传感器（100-225度）
信号专用线

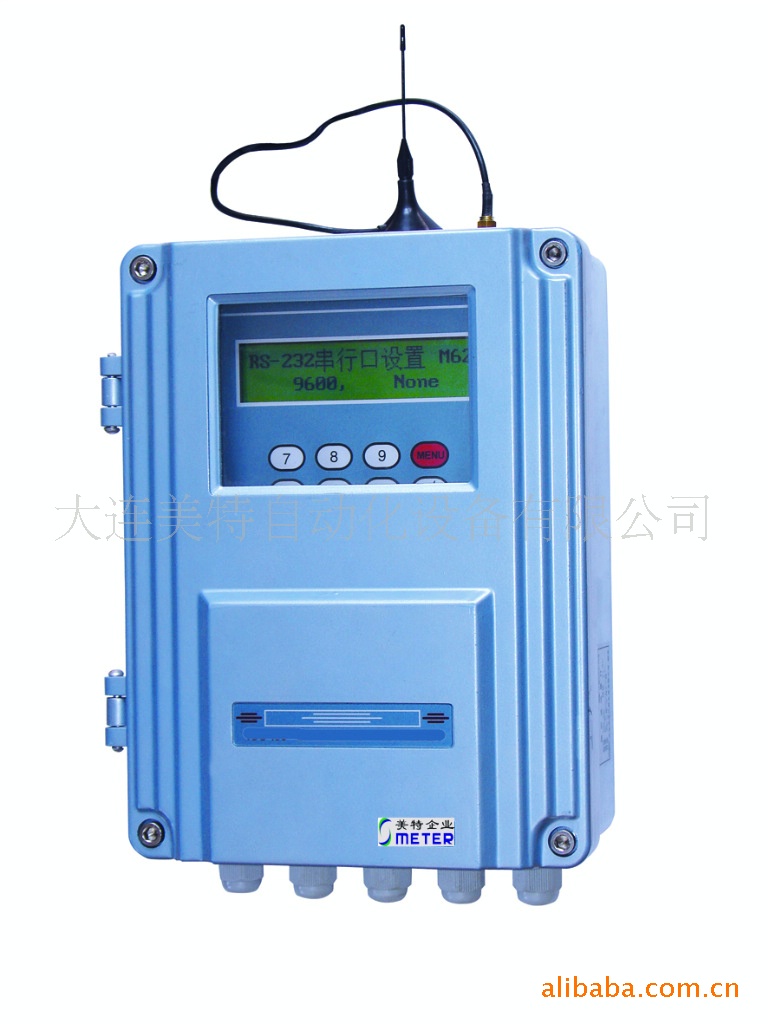

带无线模块流量计
固定式流量计组成图
|
