| 品牌 | 海得隆 | 型号 | DBS208、308系列 |
| 类型 | 扩散硅压力变送器 | 测量介质 | 气体、液体 |
| 测量范围 | 0-100000（kPa） | 等级 | 0.25级基本误差±0.25% |
| 输出信号 | 0-40（mA） | 防爆等级 | Exia Ⅱ CT4-6 |
| 防护等级 | IP65 | 电源电压 | 24（V） |
| 接口尺寸 | ----（mm） |
◆概述

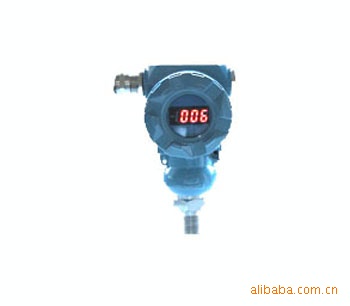

HDL-DBS208、308系列压力变送器具有工作可靠、性能稳定、安装使用方便、体积小、重量轻、性能价格比高等点，能在各种正负压力测量中得到广泛应用。压力变送器采用进口扩散硅或 陶瓷芯体作为压力检测元件，传感器信号经高性能电子放大器转换成0-10mA或4-20mA统一输出信号。压力变送器可替代传统的远传压力表，霍尔元件、差动变送 器，并具有DDZ-Ⅱ及DDZ-Ⅲ型变送器性能。压力变送器能与各种型号的动圈式指示仪、数字压力表、电子电位差计配套使用，压力变送器也能与各种自动调节系统或计算机系统配套使用。广泛用于电力、石化、机械、冶金等行业及各种能源计量领域。
◆主要技术指标
·等级：0.25级基本误差±0.25%
·非线性误差：0.3级≤±0.3%FS
·滞后误差：≤±0.3%FS
·输出特性：
①0-10mA输出，负载电阻0-1.5KΩ
②4-20mA输出，负载电阻0-600Ω
③恒流输出内阻大于10MΩ
④二线制4-20mA输出：标准供电DC24V
·防爆标志：（RPT-Ⅲ）：ExiaⅡCT4-6
◆测量范围
表 压：0-5kPa~3.5MPa
绝 压：020kPa~120MPa
密封表压：0-7MPa~120MPa
负 压：-100kPa~700kPa
◆型号命名方式
HDL-DBS208 | 扩散硅压力变送器（普通） | |||||
HDL-DBS308 | 扩散硅压力变送器（防爆） | |||||
| 代码 | 量程范围 | ||||
A | 0-5KPa-20KPa | |||||
B | 0-20KPa-70KPa | |||||
C | 0-70KPa-350KPa | |||||
D | 0-200KPa-700KPa | |||||
E | 0-0.7MPa-3.5MPa | |||||
F | 0-2.0MPa-7MPa | |||||
G | 0-7MPa-35MPa | |||||
H | 0-20MPa-100MPa | |||||
| 代码 | 等级 | ||||
Ⅰ | 0.1% | |||||
Ⅱ | 0.25% | |||||
Ⅲ | 0.5% | |||||
| 代码 | 输出代号 | ||||
E | 4-20mADC二线 | |||||
K | 0-10mA | |||||
M | 用户约定 | |||||
| 代码 | 压力连接 | ||||
R | 标准型(M20×1.5) | |||||
P | 齐平膜 | |||||
O | 按用户尺寸加工 | |||||
| 代码 | 选项 | ||||
i | 本安型iaⅡCT6 | |||||
d | 隔爆型dⅡBT4 | |||||
T | 船用型 | |||||
M1 | 线性指示表 | |||||
M2 | LED数字显示表 | |||||
LCD | LED显示表 | |||||
Z | 阻尼调整 | |||||
Q | 迁移 | |||||
A | 绝压测量 | |||||
F | 负压测量 | |||||
C | 选用陶瓷传感器（带＊量程无） | |||||
S | 散热器及过程连接件 | |||||
Y | 用户约定 | |||||
◆标准量程表
测量范围 | 代号 | 量程调节范围 | 过载 |
0～4KPa | D1 | 0.7～7KPa | 0.6 |
0～6KPa | D2 | 0.7～7KPa | 0.6 |
0～10KPa | D3 | 1.0～10KPa | 0.6 |
0～16KPa | D4 | 10.0～20KPa | 0.6 |
0～20KPa | D5 | 10.0～20KPa | 0.6 |
0～25KPa | D6 | 12.0～30KPa | 0.6 |
0～40KPa | D7 | 12.0～40KPa | 0.6 |
0～60KPa | D8 | 20.0～60KPa | 0.6 |
0～100KPa | E1 | 30.0～100KPa | 1.0 |
0～160KPa | E2 | 60.0～200KPa | 1.0 |
0～200KPa | E3 | 60.0～200KPa | 1.0 |
0～250KPa | E4 | 120.0～400KPa | 1.0 |
0～400KPa | E5 | 120.0～400KPa | 1.0 |
0～0.6MPa | F1 | 0.2～0.6MPa | 2.0 |
0～1.0MPa | F2 | 0.3～1.0MPa | 2.0 |
0～1.6MPa | F3 | 0.6～2.0MPa | 4.0 |
0～2.0MPa | F4 | 0.6～2.0MPa | 4.0 |
0～2.5MPa | F5 | 1.2～4.0MPa | 4.0 |
0～4.0MPa | F6 | 1.2～4.0MPa | 6.0 |
0～6.0MPa | F7 | 2.0～6.0MPa | 9.0 |
0～10MPa | H1 | 3.0～10MPa | 20 |
0～30MPa | H2 | 3.0～30MPa | 60 |
-2～2KPa | C1 | 2.0～7.0KPa | 0.6 |
-5～5KPa | C2 | 5.0～20KPa | 0.6 |
-10～10KPa | C3 | 2.0～20KPa | 0.6 |
-20～20KPa | C4 | 8.0～20KPa | 0.6 |
-50～50KPa | C5 | 10.0～100KPa | 0.6 |
