| 品牌 | 上海进全 | 型号 | JCY508X |
| 类型 | 扩散硅压力变送器 | 测量介质 | 与316兼容 |
| 测量范围 | 1MPA（kPa） | 等级 | 0.5 |
| 输出信号 | 二线制4-20MA（mA） | 防爆等级 | 本安 |
| 电源电压 | DC24V（V） | 接口尺寸 | 20*1.5（mm） |
JCY508X小巧型压力变送器
JCY508X小巧型压力变送器采用高性能的感压芯片，配合先进的电路处理和温度补偿技术，将压力变化转化为线性的电流或电压信号。产品体积小巧，易于安装，采用不锈钢外壳隔离防腐，适于测量与接触部分材质相兼容的气体和液体等介质，它可以用来测量表压、负压和绝压。
l 应用场合：
本产品广泛应用于水厂、炼油厂、污水处理厂、建材、轻工、机械等工业领域，实现对液体、气体、蒸汽压力的测量。
l 产品特点：
具有反向极性和限流保护；激光调阻温度补偿；可程控调节；抗振动、抗冲击、防射频电磁干扰；过载及抗干扰能力强，经济实用稳定。
l 性能参数：
测量介质 | 气体、液体、油等与接触部分材质相兼容的介质 |
测量形式及范围 | 表压（G）---(0～60)MPa, 小(0～0.5)KPa |
绝压（A）---(0～60)MPa, 小 (0～5)KPa | |
负压（B）---(-100KPa～60)MPa, 小(-0.2～0.2 )KPa | |
等级 | 0.1、 0.25、 0.5 |
过载能力 | 量程的2-5倍 |
长期稳定性 | 小于0.25%FS/年，小于0.5%FS/年 |
供电电源 | 15～36 VDC（标定电压24VDC） |
输出信号 | (4～20)mA（二/三线制）、（0～10/20）mA |
工作温度 | -40～80℃ 补偿温度：-20～70 ℃ |
加装散热器（选购件） | 可到300℃ |
过程连接 | M20×1.5外螺纹或用户注明 |
防护等级 | IP65 |
l 产品选型：
JCY508X口口E口A口C口R口小巧型压力变送器 | |||||||
JCY508X | 小巧型压力变送器 | ||||||
| 口 | 测量形式及量程 （注明量程范围） | |||||
| G、表压 A、压力(0～60MPa) B、密封压力 P、负压 C、平膜型 | ||||||
口 | 膜片材料 | ||||||
| K、扩散硅（默认） T、陶瓷压阻 P、陶瓷电容 | ||||||
E口 | 输出信号 | ||||||
| 1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明 | ||||||
A口 | |||||||
| 1、0.1 2、0.25 3、0.5 | ||||||
C口 | 过程连接方式 | ||||||
| 1、外螺纹M20×1.5（默认） 2、外螺纹G1/2 3、外螺纹NPT1/2 4、其它注明 | ||||||
R口 | 其它 | ||||||
| 1、电缆引出 2、赫斯曼接口 3、其它用户约定 | ||||||

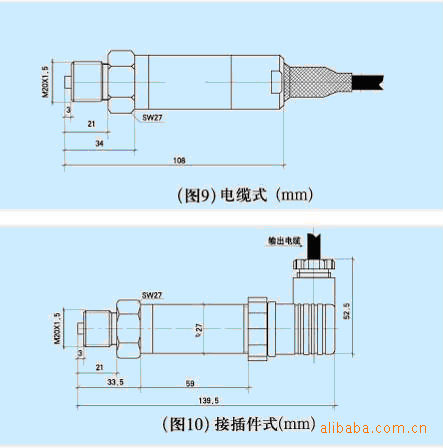

l 外形结构尺寸示意图：
