- 品牌/商标：旭瑞
- 企业类型：制造商
- 新旧程度：全新
- 原产地：江苏
| 涡轮流量计的详细资料： |

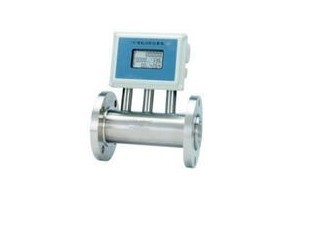

| 一、简介 XR型智能涡轮流量计是在涡轮流量传感器的基础上，采用电池供电，增加了现场显示功能。该流量计是采用先进的超低功耗单片微机技术研制的，传感器与显示计算组成一体化新型流量测量仪表。可就地显示瞬时流量和累计总量。可广泛应用于石油、化工、轻工、食品等行业的液体流量测量。本产品性能优越，达到国际同类产品的先进水平。 二、特点： ■ 具有体积小、重量轻、显示读数直观、清晰。 ■ 可靠性高、不受外界电源影响、抗雷击。 三、工作原理： 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k 式中： f——脉冲频率[Hz]； k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位Q=3.6×f/k Q——流体的瞬时流量（工作状态下）[m3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 四、技术参数： ■公称通径：（4～200）mm基本参数见表一； ■介质温度：（-20～70）℃；（-20～120）℃。 ■环境温度：（-20～50）℃ ■准确度：±0.5％、±1％（特定可达±0.2％）。 ■ 供电电源：3.6V电池供电，可连续使用3年以上。 ■ 显示方式：交替显示瞬时流量和累计流量，累计流量七位显示（00000.01ｍ3或000.0001ｍ3），瞬时流量七位显示（000.0001ｍ3/h）。也可单独显示瞬时流量或累计总量。 ■ 仪表系数：现场可置入。 ■ 掉电保护：仪表系数、累计流量值掉电保持十年不丢。 ■ 具有小信号切除功能。 |
