| 品牌 | WMB | 型号 | 2088 |
| 类型 | 扩散硅压力变送器 | 测量范围 | 0-160（kPa） |
| 输出信号 | 4-20（mA） | 电源电压 | 12v 24v（V） |
一、概述
WMB型压力变送器灵敏度高、高、抗过载能力强。采用进口传感器制造，传感器和放大电路高度集成；采用压铸合金铝表面喷漆壳体，电路零点和增益无须调整；抗干扰能力强，耐酸碱，长期稳定可靠。
二、工作原理
WMB型压力变送器选用进口压力芯片，敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4~20MA输出。
三、功能特点
◆ 稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。
◆ 具有反向保护、限流保护电路，在安装时正负极接反不会损坏变送器，异常时送器会自动限流在35MA以内。
◆ 固态结构，无可动部件，高可靠性，使用寿命长。
◆ 从风压到水、油都可以进行高的测量，不受被测介质质量大小的影响。
◆ 安装方便、结构简单、经济耐用。
四、主要技术参数
测量范围： | 0-10KPa～0-40MPa |
过载： | 标准量程的2倍 |
压力形式： | 表压、微差压 |
等级： | 0.5%F·S |
电源电压： | 24VDC |
负载电阻： | ≤500Ω |
测量介质： | 蒸汽压力或气体、液体 |
长期稳定性： | ±0.2% F·S/年 |
环境相对湿度： | 0～95% |
补偿温度： | 0～70℃ |
工作温度： | -10～70℃ |
五、结构特点
外壳： | 压铸合金铝 |
主体结构材料： | １Cr18Ni9Ti |
压力接口： | Ｍ２0×１.５ |
自重： | 普通型１kg、带表头型１.２kg |

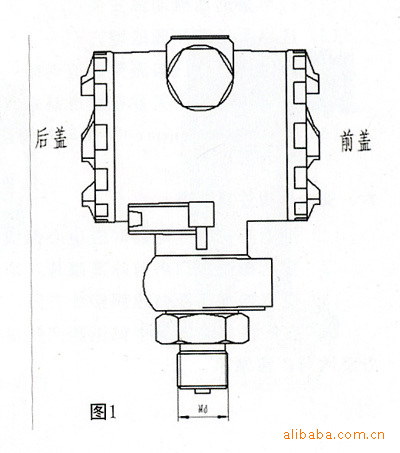

六、外型尺寸
七、调试方法
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），即可调整，步骤如下：
在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ，
变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ，
反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。
八、注意事项
◆凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
◆不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
◆安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
◆接供电电源时应严格按照我公司接线说明进行连接。
◆ 边送器过载压力不可超过量程的200％ 。
◆使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
◆运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
◆包换一年。
