| 品牌 | SHT | 型号 | SSHT1102A |
| 类型 | 扩散硅压力变送器 | 测量范围 | -1999～9999（kPa） |
| 等级 | 0.2% | 输出信号 | 4-20MA（mA） |
| 电源电压 | 3VDC（V） | 接口尺寸 | 标准赫兹曼（mm） |
技术参数
输入信号：4～20mADC
显示范围-1999～9999全四位LED显示
零点、满度调整范围：-1999～9999全四位
测量：0.1%
工作温度:LED:-40～85℃ LCD:0～75℃
温度系数:≤80PPm/℃
输出：4～20mADC
输入电压差：3.5VDC
产品规格:

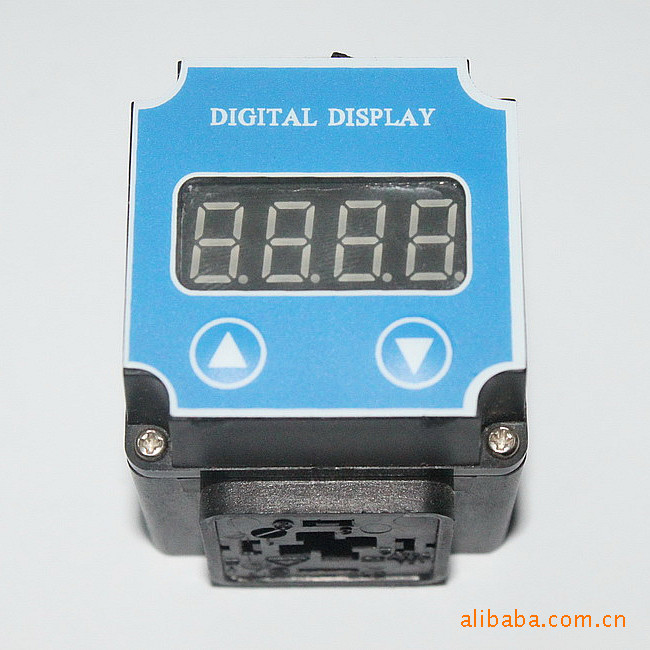

SSHT*系列四位智能数显表可分为:SSHT10A高亮度方型LED显示,SSHT10B高亮度圆形LED显示,SSHT10C方型LCD显示 , SSHT10D园型LCD显示方式.该系列产品适合于所有的4～20 mADC输出的所有的变送器及仪表产品
产品特点
单片机信号处理,性能稳定可靠
高亮度四位数字显示,
零点和满度自由迁移,可以方便校准
集成化结构设计,长期稳定性好
采用变送器信号4～20mADC供电无需外加电源
强抗干扰设计,适宜于不同的环境
长期稳定性好:≤0.2%
具有反向保护措施,保障了产品的使用
压降低于3.5VDC，2.5mA电流时即可正常工作
产品简介:
SSHT*系列四位高亮度无源智能数显表是一种适宜于4～20mADC 输出的变送器产品的智能化无源四位数字显示的专用部件。
SSHT*系列四位智能数显表是我公司自行开发的一种满度和零点智能调节校准的数字化智能化显示仪表，具有显示准确，性能稳定等优点，用户只需把智能数字显示表产品串入变送器回路中即可根据4～20mA的电流变化可自行设置显示的方式（如压力信号、温度信号、液位，电流电压，湿度信号、酸度信号、电量信号、百分比等），该智能表无需给表头供电。
该智能显示表采样4-20mA电流,通过8位A/D变换成数字信号,高性能的CPU处理该信号并将它显示在显示屏上。并能实现智能调节零点、满度以及报警点的控制,是变送器、工业自动化仪表配置的产品.
智能操作说明
在下面的描述中调整按“▼”按键，“ “▲”按键.
1.开机显示
将LED/LCD数字显示表头串联接入“4-20mA”回路（极性接反时不显示），开机显示“SSht”,约1秒后显示四位有效的测量值。4mA输入时仪表显示的测量值是“0.000”，
按“▲+▼”键进入菜单设置,显示“ZErt”时进入零点设置状态
2．设置零点
按“▲+▼”键进入零点设置,界面显示“ZErt”，继续按“▲+▼”显示初始4mA的值，当前初始的零点状态,（在回路电路4 mA下设置）,按“▲或▼”键，直到显示零点设置菜单到界面显示为“0000”时为止,以上设置是在确保零点输入电流在4mA的情况下调整的，如果电流不在4mA时可以适当把该数据设置到其零点的误差点上，用以自动冲减误差，从而使显示值到理想的测量状态，
初次使用显示出厂默认设置以“4mA”。（零点可设置为4mA或其他物理量）时为准。
按“▲”键增加，“▼”键减小。
设置好零点数值后，按“▲+▼”键确认并返回菜单。如果连续设置可以继续按“▲+▼”然后按“▲”进入满度调节“gAIn”界面
3．满度设置
按“▲+▼”然后按“▲”进入满度调节“gAIn”界面时仪表进入满量程设置状态，（在回路电流为20mA）下设置）继续按“▲+▼”后显示设置界面，然后按“▲或▼”键显示满量程设置的数值，按实际测量的量程点由用户自行设置该值，（出厂默认值20mA）
设置完毕，按“▲+▼”确认并返回菜单，继续按“▲”回到显示界面，所有设置结束。
4．小数点设置
按“▲+▼”，然后按“▲”进入小数点设置“dPt”继续按“▲+▼”键时，仪表进入小数点设置界面，按“▲”键左移小数点 “▼”键右移小数点设置完成后按“▲+▼”键确认并返回菜单。
5．阻尼时间设置
按“▲+▼”，然后按“▲”进入阻尼时间设置“adP” 再按“▲+▼”使仪表进入阻尼时间设置界面，继续按“▲”键显示阻尼时间设置菜单
阻尼时间设定范围为0-99.99S，设定完毕，按“▲+▼”键确认并返回菜单。
6、报警开关设置
按“▲+▼”然后按“▲”进入报警开关设置“hnlu”界面，继续按“▲+▼”使仪表进入报警开关设置界面，显示当前设置值“on”或“off”，当显示“off”时，表示以下报警参数不生效。按“▲”或“▼”可切换为“on”，表示以下的设置报警参数生效。
设定完毕，按“▲+▼”键确认并返回菜单。出厂设置为“OFF
7、下限报警点设置
按“▲+▼”键进入下限报警设置,界面显示“dbSr” 继续按“▲+▼”使仪表进入下限报警设置界面,按“▲或▼”键，直到显示零点下限报警设置的数值，设定完毕，按“▲+▼”键确认并返回菜单。
8、上限报警点设置
按“▲+▼”键进入上限报警设置,界面显示“gbSE” 继续按“▲+▼”使仪表进入当前初始的上限报警设置数据状态,按“▲或▼”键，直到显示零点上限报警设置的数值，设定完毕，按“▲+▼”键确认并返回菜单。
9、下限报警方向设置
按“▲+▼”然后按“▲”进入下限报警方向设置界面“lbtr”界面，继续按“▲+▼”使仪表进入下限报警方向设置状态，按“▲”或“▼”进入设置状态,当界面显示“UP”时表示输入信号由低到高变化时在该点出现报警，当界面显示“dn”时表示输入信号由高到低变化时在该点出现报警，
设置完成后按“▲+▼”键确认并返回主功能菜单
10、上限报警方向设置
按“▲+▼”然后按“▲”进入上限报警方向设置界面“hblr” 界面，继续按“▲+▼”使仪表进入时仪表进入上限报警方向设置状态，继续按“▲”键显示上限报警方向设置
当界面显示“UP”时表示输入信号由低到高变化时在该点出现报警，当界面显示“dn”时表示输入信号由高到低变化时在该点出现报警，
设置完成后按“▲+▼”键确认并返回主功能菜单
11、报警延迟时间设置
按“▲+▼”然后按“▲”进入 报警延迟时间设置“hSr”界面时仪表进入报警延迟时间设置状态，继续按“▲”键显示报警延迟时间设置菜单，设置报警延迟时间范围0-30S。
设定完毕，按“▲+▼”键确认并返回菜单，继续按“▲”回到显示界面，所有设置完毕。
