| 品牌 | 华峰 | 型号 | HF-3851/1151系列电容式变送器 |
| 类型 | 电容式压力变送器 | 测量介质 | 液体、气体和蒸汽 |
| 测量范围 | 0～0.lkPa至0～40MPa（kPa） | 等级 | ±0.2%、±0.25%、±0.5% |
| 输出信号 | 4～20mADC(特殊可为四线制220V AC供电，0～l0mADC输出)（mA） | 防爆等级 | 隔爆型dIIBT4、本质安全型iaIICT6 |
| 电源电压 | 12～45VDC，一般为24V DC（V） |

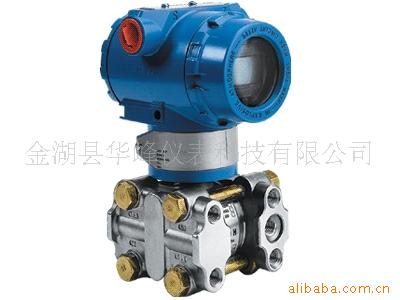

HF-3851/1151系列电容式变送器一般介绍
概述 |
HF-3851/1151系列小型化电容式压力(差压)变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料、元器件和零部件均选用进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内为流行，并被广泛使用的两种变送器(罗斯蒙特3051与横河EJA)的结构优点，给使用者有耳目一新的感觉。同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列产品除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
特点 |
★准确度高;
★稳定性好;
★二线制(特殊可四线制);
★固体元件，接插式印刷线路板;
★小型、重量轻、坚固抗振;
★量程、零点外部连续可调;
★正迁移可达500%;负迁移可达600%;
★阻尼可调;
★单向过载保护特性好;
★无机械可动部件，维修工作量少;
★全系列统一结构，零部件互换性强;
★接触介质的膜片材料可选择;
★(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
★防爆结构，全天候使用;
★智能HART现场总线协议。
工作原理 |
过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，位移约0.1mm，这种位移转变在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4～20mADC信号输出。
功能参数 |
★使用对象:液体、气体和蒸汽
★测量范围:0～0.lkPa至0～40MPa
★输出信号:4～20mADC(特殊可为四线制220V AC供电，0～l0mADC输出)
★供电电源:12～45VDC，一般为24V DC
★负载特性:与供电电源有关，在某一电源电压时带负载能力见上图(负载特性)，负载阻抗RL与电源电压VS关系式为:RL≤50(Vs-12)
★指示表:指针式线性指示0～100%等分刻度或LCD液晶式、LED数码管显示
★防爆:a.隔爆型dIIBT4
b.本质安全型iaIICT6
★量程和零点:外部连续可调
★正负迁移:零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的100%。（智能型:量程比15∶1）正迁移量为小调校量程的500%;负迁移量为小调校量程的600%
★温度范围:放大器工作温度范围:-29～＋93℃(LT型为:-25～＋70℃)
灌充硅油的测量元件:-40～＋104℃
法兰式变送器灌充高温硅油时:-20～＋315℃，普通硅油:-40～＋149℃
★静压:1、4、10、25、32MPa
★湿度:相对湿度为0～100%
★容积吸取量:＜0.16cm3
技术数据 |
(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)
★精确度:±0.2%、±0.25%、±0.5%
★死区:无(≤0.1%)
★稳定性:六个月内不超过量程的基本误差值
★振动影响:在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g
★电源影响:小于输出量程的0.005%/V
★负载影响:电源如果稳定，则负载没有影响
