| 品牌 | 立创自控 | 型号 | LC-E110 |
| 类型 | 扩散硅压力变送器 | 测量介质 | 液体 气体 |
| 测量范围 | 0-40000（kPa） | 等级 | 0.25%F?S |
| 输出信号 | 4～20（mA） | 防爆等级 | 本安型 |
| 防护等级 | IP67 | 电源电压 | 12V～45V DC（V） |
| 接口尺寸 | M20×1.5或1/2NPT（mm） |
一.LC-E110系列扩散硅压力变送器概述：
LC-E110系列扩散硅压力变送器是一种实用、精巧型的压力变送器，选用高、高稳定性和高可靠性的扩散硅压力传感元件。用于测量液体或气体的压力及各种液体的液位，并把压力或液位转换成标准电信号的现场远传压力及液位测量仪表。LC-E110系列压力变送器,完全可以代替进口的高性能压力变送器。
二.LC-E110系列扩散硅压力变送器应用范围：
1.轻工机械
2.医疗仪器设备
3.航空航天领域
4.石油化工
5.工业现场过程压力控制
6.液压及气动控制系统
7.内燃机、制冷机、空调机
8.压缩机、加气机
9.食品，、卫生、医疗、酿酒、饮料等行业
三.LC-E110系列扩散硅压力变送器特点：
■零点量程和连续可调
■具有反向极性保护及限流保护
■防雷击,抗干扰能力强
■实用性强,安装方便
■高、高稳定性、高可靠性
■特殊的接线结构,维护、检修特别方便
■结构精巧,十分适用于机械设备上
■卡箍式结构,无进压孔无腔平面结构、防结垢、易清洗
四.LC-E110系列扩散硅压力变送器技术参数：
■基本误差：0.25%F·S、0.5%F·S
■测量范围广：0～40Mpa
■线性度：优于0.2%F·S
■温度漂移:.<±0.025%F·S/℃
■长期稳定性:≤0.2%F·S/年
■响应时间:≤10mS
■供电电源:24VDC(或12VDC～36VDC任意恒压电源)
■输出:4～20mA DC (或1～5VDC)
■负载电阻:0～600Ω(Rz=(V-12)/0.02其中V为电源电压)
■压力过载极限:额定压力的1.5倍
■环境温度:-20～+85℃
■被测介质温度:-20～+85℃
■存贮温度:-20～+125℃
■传感器接口(压力接口): M20×1.5或1/2NPT或φ2"卡箍接头
■安装位置:无限制
■传感器接口材料:1Cr18Ni9Ti
■传感器隔离膜片材料:316L不锈钢
■外壳材料:不锈钢
■重量:约500g
■功耗:<0.5W
五.LC-E110系列扩散硅压力变送器选型：
LC-E110 | 金湖立创自控设备有限公司压力变送器系列 | ||||||||||
| 代码 | 压力类型 | |||||||||
G | 表压力 | ||||||||||
A | 压力 | ||||||||||
| 代码 | 压力范围 | |||||||||
1 | 0~4kPa-100kPa | ||||||||||
2 | 0~160kPa-10MPa | ||||||||||
3 | 0~16MPa-60MPa | ||||||||||
| 代码 | ||||||||||
A | 0.1% | ||||||||||
B | 0.25% | ||||||||||
C | 0.5% | ||||||||||
D | 1.0% | ||||||||||
| 代码 | 输出信号 | |||||||||
A | 4~20m ADC二线制 | ||||||||||
V | 0~10m ADC/0~5VDC三线制 | ||||||||||
| 代码 | 电气连接 | |||||||||
C1 | 赫斯曼接头 | ||||||||||
C2 | 航空插座 | ||||||||||
C3 | 接线端子 | ||||||||||
C4 | 电缆出线 | ||||||||||
| 代码 | 压力接口 | |||||||||
M1 | M20×1.5 | ||||||||||
M2 | M12×1 | ||||||||||
M3 | 1/2NPT-14 | ||||||||||
M4 | G1/4 | ||||||||||
MP | M50×2 | ||||||||||
F | 见安装法兰尺寸 | ||||||||||
T | 特殊安装 (由用户确定) | ||||||||||
| 代码 | 现场显示 | |||||||||
N | 不带表头 | ||||||||||
A | 指针表头(适用于SP-DBS602/604) | ||||||||||
D | 数字表头(适用于全部型号) | ||||||||||
| 代码 | 介质温度(℃) | |||||||||
T1 | -65~+150 | ||||||||||
T2 | -40~+80 | ||||||||||
T3 | -40~+120 | ||||||||||
T8 | -20~+150 | ||||||||||
T9 | -10~+105 | ||||||||||
| 代码 | 防爆形式 | |||||||||
n | 普通型 | ||||||||||
i | 本安型 | ||||||||||
d | 隔爆型 | ||||||||||
| 代码 | 用户用户指定量程 | |||||||||
( ) | |||||||||||
LC-E100 G 1 C A C1 M1 D T5 i (0~60kPa)选型举例 | |||||||||||

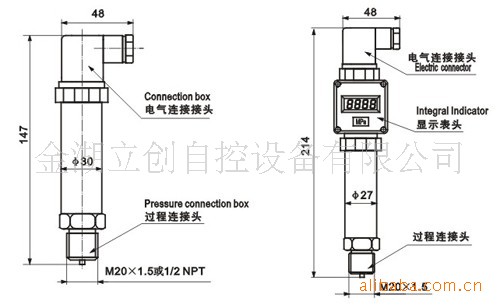

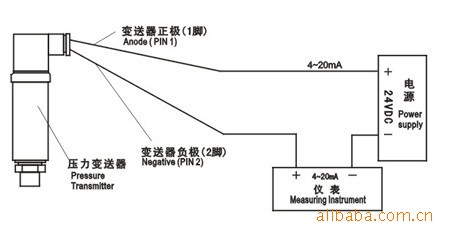

六.LC-E110系列扩散硅压力变送器安装接线图及结构尺寸图：
