| 品牌 | SIST | 型号 | SHTQ1-02-I/A |
| 类型 | 一体化温度变送器 | 测量范围 | 0-50（℃） |
| 测量 | 0.5（℃） | 输出信号 | 4-20mA |
| 工作电压 | 12-24VDC（V） |
SHTQ1-02系列温湿度变送器
规格书
一、概述：
SHTQ1-02系列温湿度传感器采用优质法国进口湿敏电容作为湿度测量部件、铂热电阻作为温度敏感元件，配以精密仪表运算放大器，及相应的信号处理电路，将环境中的温度与湿度转换成与之相对应的标准模拟信号；具有体积小、重量轻、测量高、响应速度快、长期稳定性好、性价比高等特点，可广泛应用于洁净车间、温室大棚、博物馆、环境试验箱等各种需要对空气温湿度进行测量与控制的场合。

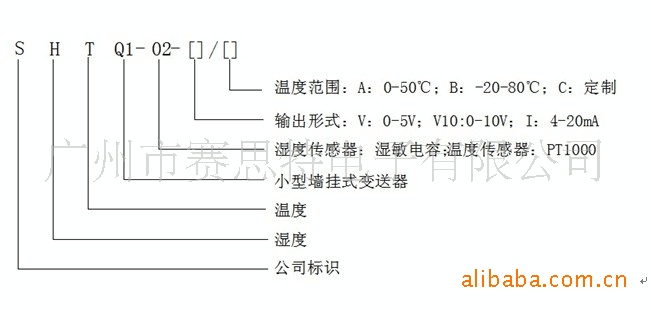

二、型号说明：
三、外形尺寸 单位mm
四、电气特性
敏感元件（湿度） | HS1101（Humirel） |
敏感元件（温度） | PT1000（Honeywell） |
供电 | 12- 24DC(12-24VAC仅限于电压型） |
工作范围 | 温度：0-50℃/-20-80℃ 湿度：0-100%RH |
储存条件 | 温度：-10-60℃ 湿度：0-95%RH(不结露) |
变送范围 | 温度：0-50℃ /-20-80℃ 湿度：10-99%RH |
（湿度） | ±2%RH（在25℃，20-90%RH范围内） |
（温度） | ±0.3℃ （在25℃，测量元件 Pt1000 , B级） |
输出信号 | V：DC 0-5V/0-10V ；I：4-20mA |
外壳 | ABS乳白色 |
部分型号温湿度输出信号典型值对照表：
型号：SHTQ1-02-V/A 温度范围：0-50℃ ；湿度范围：0-100%RH；输出信号：0-5V
温度（℃） | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
湿度（%RH） | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
输出信号（V） | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 |
型号：SHTQ1-02-V10/B 温度范围：-20-80℃ ；湿度范围：0-100%RH；输出信号：0-10V
温度（℃） | -10 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 |
湿度（%RH） | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
输出信号（V） | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
型号：SHTQ1-02-I/A 温度范围：0-50℃ ；湿度范围：0-100%RH；输出信号：4-20mA
温度（℃） | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 |
湿度（%RH） | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
输出信号（mA） | 5.6 | 7.2 | 8.8 | 10.4 | 12 | 13.6 | 15.2 | 16.8 | 18.4 |
五、接线与安装方法：
（一）螺旋插座 温湿度输出接线图：
V 24VDC
G 地（电源负）
H 湿度输出
T 温度输出
（二）安装方法：墙挂式：将一颗M5螺丝固定于安装位置的墙面上，并在墙外伸出适当的长度，然后将变送器背后的挂孔锁在螺丝上，请按具体产品说明书进行电路连接。
六、注意事项
（一）不宜长期在结露、油雾、有机溶剂及腐蚀性气体中使用。
（二）所有电位器均已在工厂标定时已封好，使用时如需要调整请与工厂技术人员联系，需在指导下由资质人员进行调整，否则厂方不予负责。
