| 品牌 | 伟浩 | 型号 | SBWZ（R） |
| 类型 | 一体化温度变送器 | 测量范围 | 0~1800（℃） |
| 测量 | +/-0.5（℃） | 输出信号 | 4~20mA |
| 工作电压 | 24（V） |

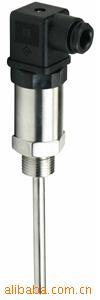

SBWR／SBWZ一体化温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它由热电偶、热电阻与温度变送器电路模块组成，采用二线制方式（即一对导线既是供电电源线，又是信号传输线），带有非线性校正电路，可测量工业过程中－200～1800℃范围内的各种介质的温度，将温度信号转换成与温度信号成线性的4～20mADC电流输出信号，送显示、调节记录仪表或DCS系统进行集散控制。
SBWR／SBWZ一体化温度变送器广泛应用于石油、化工、冶金、电力、航空、船舶、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、DCS系统配套使用，组成各种温度测量控制系统。
主要特点：
l 量程可调，且量程调整与零点调整互不影响；
l 超宽工作环境温度：－40～＋125℃；
l 输出与被测温度成线性关系；采取的非线性函数发生器电路，只要传感器特性函数的二阶导数存在，均可校正到线性度0.1%
l 热电偶冷端补偿高，全温度范围内补偿±0.5℃；
l 内带漂移自校正系统，在整个工作温度范围内保证；
l 特殊的散热装置，有效的控制热传导作用；
l 独有的抗干扰设计，保证变送器在受到各种干扰下能够安全可靠工作，适宜于现代电磁污染严重的环境。
l 现场数字或模拟显示；
l 采用环氧树脂灌封，耐腐蚀，抗震性能好，可靠性高。
由于一体化温度变送器是安装现场式仪表，现场环境条件恶劣，特别是被测介质温度常常达到数百甚至上千摄氏度，因热传导和热辐射，现场温度很高，所以温度变送器常工作在比室温高得多的恶劣环境中，并且要求性能稳定可靠。
SBWR／SBWZ一体化温度变送器就是针对这种情况设计的。为保证稳定可靠，变送器内部有温度漂移自校正系统，与先进的工艺相结合，保证电路能在－40～＋125℃的宽范围环境中稳定可靠的工作。对于热电偶温度变送器，内含高的冷端补偿器，在全温度范围内补偿为±0.5℃（S、R型热电偶为±0.8℃）。
高温环境型一体化温度变送器设计有独特的散热装置，能够保证传感器在测量上千度温度时变送器电路模块始终工作在要求的环境温度中。
二、工作原理
|
|
三、主要技术指标
|
2. 测量范围：－200～1800℃（根据所选的热电偶、热电阻而定）；
3. 输出：4～20mADC，与被测温度成线性关系，二线制传输；
4. 供电电压：12～36VDC，额定电压24VDC；
5. 负载能力：见下图的RL～Vs关系；供电电压为24V时，负载为0～600Ω；
6. 环境温度影响：0.02%FS／℃；
7. 热电偶冷端补偿误差：工作温度范围内，小于0.5℃(S分度为0.8℃)；
8．工作温度范围： －25～＋85℃； 11．现场显示式表头： 模拟指针表头为±2.5%
－40～＋125℃（高温环境型）； 数字显示表头为±1.0%；
9．相对湿度：5～95％，无冷凝； 12. 传感器断线报警：输出信号＞24mADC，上限报警；
10. 稳定性：在12个月内输出变化≤0.1%； 13. 功耗：＜1W
