| 品牌 | 山东创想自动化系统工程有限公司 | 型号 | 单相电流变送器 |
一、GDB-I1系列单相交流电流变送器产品简介
本系列产品可以对交流电流进行高的隔离测量并转换为0／4mA～20mA或0／1V～5V标准直流信号输出；其中真有效值测量型产品采用16位高高速同步数据采集和数据处理技术、MCU控制器，隔离测量单相电压电流真有效值参数，并变换为标准输出；本系列产品具有高、高隔离、低功耗、低漂移、温度范围宽、性能稳定、抗干扰能力强等特点。
本系列部分产品采用DIN导轨卡装式结构，插拔式端子接线，安装、维护方便，适用于各种工控监测系统、单片机数据采集、信号传输转换和DCS集
主要技术指标 1. 输入信号：工频，45～75Hz； 2. 输入规格：电压0～10V／60V／100V／250V／400V／500V等各量程可选； 3. 输入阻抗：电压通道≥1KW／V；电流通道吸收功率约1～50mW； 4. 短时输入过载能力：2倍标称输入电压，可持续1s； 5. 等级：0～5/10V输出型±0.2%F.S，0/4～20mA输出型±0.5%F.S； 6. 线性范围：1％～100％标称值； 7. 输出规格：0～20mA、4～20mA、0～5V、1～5V、0～10V等标准直流信号；具体规格见产品标签； 8. 输出负载能力：电压输出型5mA；电流输出型≤200W（12V电源），≤650W（24V电源）； 9. 输出纹波：≤10mV（有效值，额定输出负载时）； 10. 响应时间：≤300ms； 11. 隔离耐压：2500VDC，1min； 12. 环境温度：－10℃～＋60℃； 13. 温度漂移：≤300PPM(-10℃～＋60℃范围内) 14. 辅助电源：12或24VDC±10%、或AC220V；具体规格见产品标签； 15. 电源消耗电流：≤25mA或≤1VA（交流供电）；
散控制系统等，可广泛应用于电力、通信、铁路、矿山、冶金、交通、仪表等行业。
二、GDB-I1系列单相交流电流变送器选型及参数表
1、变送器型谱表
型号 | 说明 | ||||||
GDB | －□ | □ | □ | －□ | □ | □ |
|
产品类型 | I |
|
|
|
|
| 电流变送器 |
线制代号 |
| 1 |
|
|
|
| 单相 |
结构类型 |

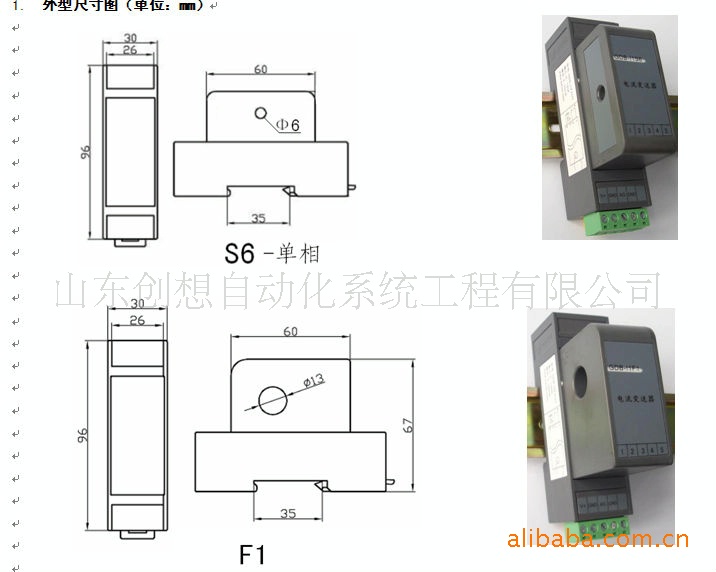

| S6 |
|
|
| Φ6开孔，35mmDIN卡轨安装 | |
F1 |
|
|
| Φ13开孔，35mmDIN卡轨安装 | |||

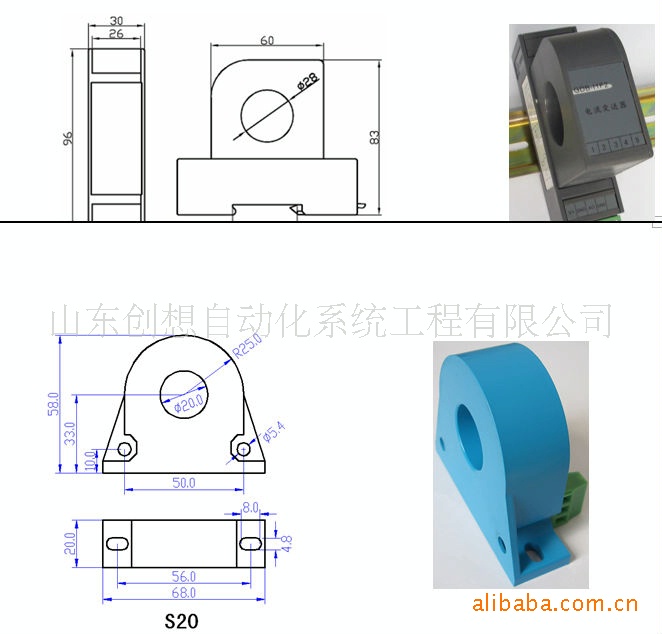

F2 |
|
|
| Φ28开孔，35mmDIN卡轨安装 | |||
S20 |
|
|
| Φ20开孔，螺钉固定安装 | |||
S35 |
|
|
| Φ35开孔，螺钉固定安装 | |||
S63 |
|
|
| Φ63开孔，螺钉固定安装 | |||
C38 |
|
|
| Φ38开合式，螺钉固定安装 | |||
U1 |
|
|
| 10Pin端子接线，35mmDIN卡轨安装；116*30*48 | |||
U5L |
|
|
| 4*4Pin端子接线，35mmDIN卡轨安装；100*92*22.5 | |||
U6 |
|
|
| 8Pin端子接线，35mmDIN卡轨或螺丝安装;75*54.5*71mm | |||
输入类型 |
| 1 |
|
| 交流(工频) | ||
输出类型 |
| 1 |
| 电流Iz：4～20mA | |||
2 |
| 电流Iz：0～20mA | |||||
3 |
| 电流Iz：0～10mA | |||||
4 |
| 电压Vz：1～5V | |||||
5 |
| 电压Vz：0～10V | |||||
6 |
| 电压Vz：0～5V | |||||
7 |
| 真有效电流Iz：4～20mA | |||||
8 |
| 真有效电流Iz：0～20mA | |||||
9 |
| 真有效电流Iz：0～10mA | |||||
A |
| 真有效电压Vz：1～5V | |||||
B |
| 真有效电压Vz：0～10V | |||||
C |
| 真有效电压Vz：0～5V | |||||
T |
| 非标准信号 | |||||
辅助电源 |
| 1 | 单电源两隔离 | ||||
2 | 两线制 | ||||||
5 | 220V交流电源 | ||||||
注
