| 品牌 | 上海 | 型号 | JD194 |
| 测量范围 | 0-5A | 测量 | 0.5 |
| 等级 | 0.5% | 频率 | 50（Hz） |
| 重量 | 0.2（kg） | 适用范围 | 交流电流、交流电压 |

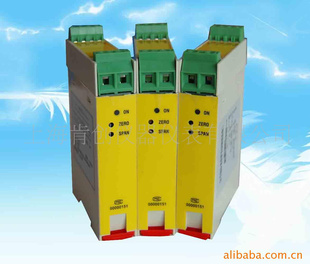

电量变送器
1、概述
JD194系列电测量变送器是一种将被测电`量参数（如电流、电压、功率、频率因数等信号）转换成隔离的直流电流、直流电压或数字信号的装置。产品符合国标GB/T 13850-1998
2、通用技术指标
引用标准及规则 | GB/T 13850—1988 |
输入过量程 | 持续：1.2倍；瞬时：电流10倍（5秒），电压2倍（10秒） |
输入频率 | 50/60Hz±10% |
绝缘强度 | AC 2kV |
隔离耐压 | 标准输入与输出之间：AC 1kV；电源与输入、电源与输出：AC 2kV |
绝缘电阻 | ≥100MΩ |
输出纹波 | 不大于2倍的基本误差值 |
工作条件 | 环境温度：-10~+55℃，相对湿度：≤93%，无腐蚀气体场所，海拔高度≤2500m |
储存条件 | 温度-40~+70℃，相对湿度20~99%，无凝露 |
平均无故障时间 | ≥50000h |
注：输入信标称值0~100%一般对应变送输出4~20mA(特殊情况另作说明)。
3、注意事项
a、 为了安全，仪表接入前应确认辅助电源，测量信号均应在仪表使用范围之内，否则可能烧坏仪表；仪表需要通电20分钟方能进行测量及校正。
b、 如仪表无输出应先检查辅助电源有无及电压是否在规定范围内。
c、 除非PT有足够的负载能力，否则尽量不用PT作为辅助电源 ，以保证仪表正常工作；CT回路中的电流接线端子请勿必接触可靠，以免发生事故。
