超声波液位计产品简介：
BSBP02H-CS型超声波液位计是一种一体式智能型非接触式液位测量仪表，为工业和市政一般液位测量场合而设计。采用先进的检测技术和计算技术，提高仪表的测量，对干扰回波有抑制功能，保证测量结果的真实。产品可广泛用于各种液体的测量，特别是水处理工业，也可用于距离的测量。
◆ 工作原理：
超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回来，反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需要时间间隔与换能器到被测介质表面的距离成正比。此距离值D与声速C和传输时间T之间的关系可以用公式表示：D=C×T/2。
物位计发射超声波脉冲时，不能同时检测反射回波。由于发射的超声波脉冲具有一定的时间宽度，同时发射完超声波后传感器还有余振，期间不能检测反射回波，因此从探头表面向下开始的一小段距离无法正常检测，这段距离称为盲区。被测的物位如进入盲区，仪表将不能正确检测，会出现误差。如有需要，可以将物位计加高安装。
一、拆箱
小心的打开包装箱并除去包装箱内的填充物，仔细核对装箱单上的每项条款，包括仪表型号、安装附件、说明书等 ，若发现有缺货，与装箱单不符或破损现象，请立即与我公司联系。
二、查看说明书
该说明书包括仪表的技术参数、安装及调试规范，请仔细阅读说明书中的每一项内容，如对说明书中的内容有不明白的地方，可以打电话或传真的方式与我公司联系。
BSBP02H-CS型超声波液位计包括1个传感元件、1个电子单元及1套壳体
三、技术参数
◆ 量程：
BSBP02H-CS-400: 4m（液体）；
BSBP02H-CS-800: 8m（液体）；
◆ 盲区：0.30m
◆ 供 电：24VDC（标准）；
◆ 输出：4~20mA两线制
◆ 介质温度：-20℃～60℃
◆ 过程压力：0.1Mpa以下
◆ 发射波束角：12°
◆ 温度补偿：通过内置温度传感器全量程自动补偿
◆ 分辨率：1mm
◆ （空气中）：量程的0.5%
◆ 电气接口：M20*1.5
◆ 过程连接：G2”螺纹安装；法兰安装（可选）；支架安装（可选）
◆ 外壳防护：IP65
◆ 外壳材质：铝
◆ 换能器材质：ABS
四、安装说明
（一）基本要求：
换能器发射超声波脉冲时，都有一定的发射开角。从换能器下缘被测介质表面之间，由发射的超声波波束辐射的区域内，不得有障碍物，因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。另外须注意超声波波束不得与加料料流相交。安装仪表时还需要注意液位不得进入测量盲区；仪表距罐壁必须保持一定距离；仪表的安装尽可能使换能器的发射方向与液面垂直。
（二）安装位置：

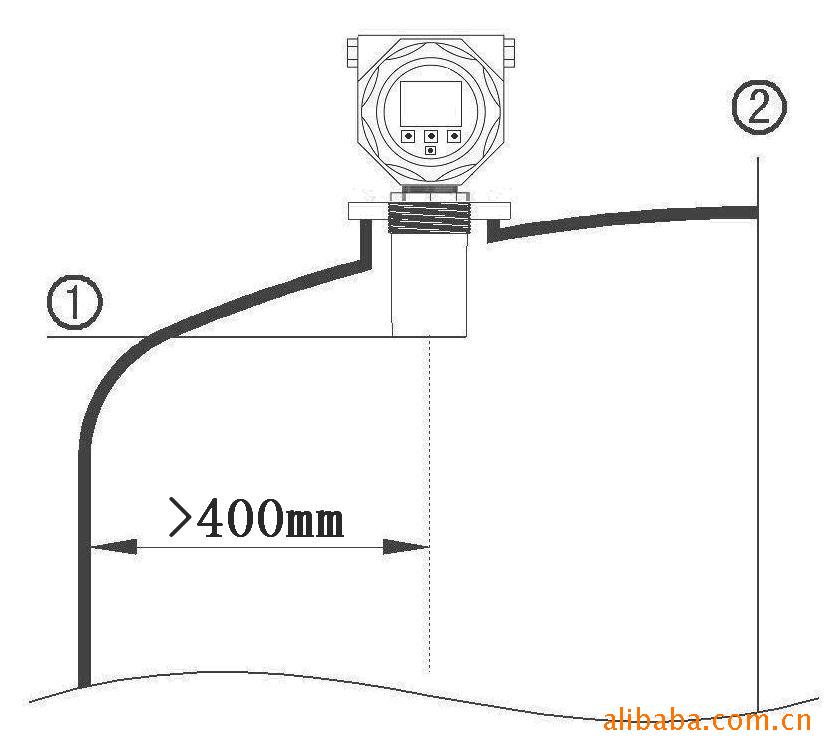

1.在安装BSBP02H-CS400时候，注意仪表与容器壁至少保持400mm距离

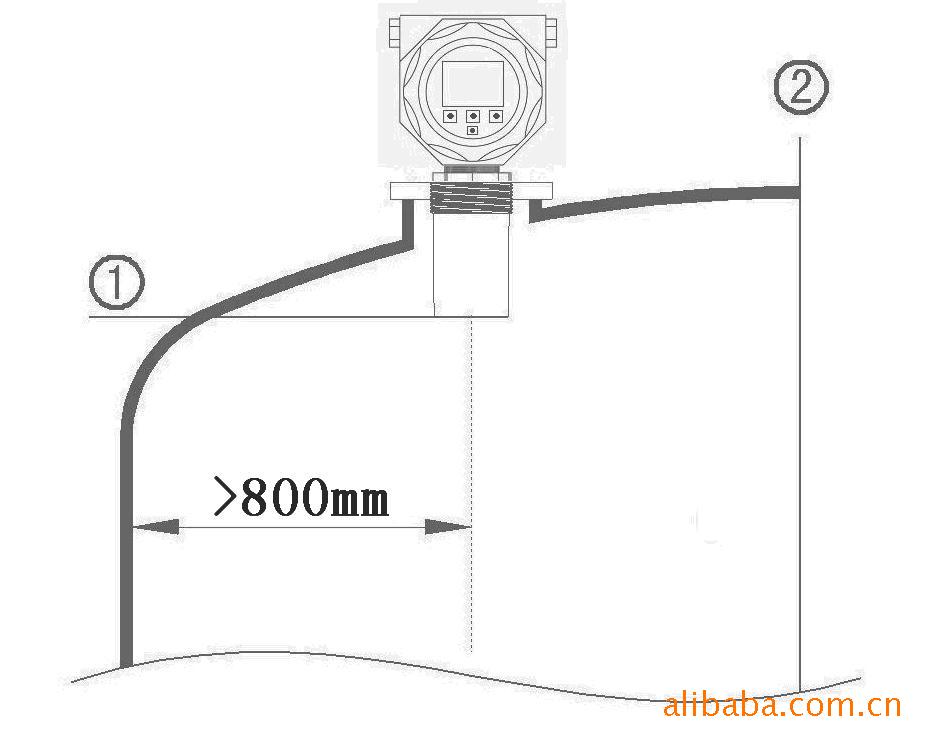

2.在安装BSBP02H-CS800时候，注意仪表与容器壁至少保持800mm距离
（三）常见安装位置的正误：
1、 错误：换能器应与被测介质垂直
2、 错误：仪表安装在拱形或圆形灌顶会造成多次反射回波，在安装时尽量避免。
3、 错误：避免加料口进入测量范围
4、 错误：在信号波束角a内，应避免安装任何装置，如限位开关温度传感器加热线圈、挡板等，均可干扰测量。
5、 正确：室外安装建议安装保护罩，避免直接日照或雨淋。
（四）、容器接管：
容器接管的长度必须保证换能器伸出接管至少10mm
在容器接管直径较大时接管长度可略长于换能器表格中：见（表1），列出对应不同直径接管的长度推荐值，在这种情况下接管末端必须平滑没有毛刺，尽可将接管末端磨平。如下图：
D | L |
80mm | 200mm |
100mm | 250mm |
150mm | 400mm |
（表1） （正确） （错误）
在容器接管直径较大时接管长度可略长于换能器表格中：见（表1），列出对应不同直径接管的长度推荐值，在这种情况下接管末端必须平滑没有毛刺，尽可将接管末端磨平。如下图：
D | L |
80mm | 200mm |
100mm | 250mm |
150mm | 400mm |
（表1） （正确） （错误）
（五）典型安装方式：
1、支架安装（适合于敞口水槽，泵站，格栅）
安装在敞口容器上 如有阳光直射，请加遮阳罩
2、盖板安装（适合于封闭水槽，格栅）
3、法兰安装（适合于储罐）
|
安装在封闭容器内
产品调试：
BSBP02H-CS系列超声波液位计通过显示/调试模块上的四个按键对仪表进行调试，调试后显示/调试模块一般只用于显示透过玻璃视窗可以读出测量值。
Setup键：
- 进入编程设置状态，进入菜单
- 退出编程状态
Enter键：
- 在菜单下，选择内容进入二级菜单。
- 选择或修改二级菜单内容后，确认选择或修改的内容。
- 同时退至上菜单
Up键：
- 向上选择菜单选项
- 在修改数值的菜单中，减少数值设定值
Down键：
- 向下选择菜单选项
- 在修订数值的菜单中，增大数值设定值
操作如下：
接通电源后仪表首先进行程序初始化，均5秒后稳定，仪表按出厂默认设置显示测量数值，用户如需自行设定，首先按setup键进入编程/设定状态，同时进入菜单，通过up键或down键向上或向下选择菜单选项，按enter键进入所选的菜单中（即进入二级菜单），在二级菜单中，依然通up键或down键选择菜单选项或增大或减少，设定数值选择或设定完成后，按enter键确认选择或设定的内容，同时退至菜单，完成菜单其它选项设定后按setup键退出编程设定状态。见下表：
菜单 | 二级菜单 | |
P001 测量模式 | 距离测量 |
|
高位切换 |
| |
物位测量 | （出厂默认） | |
空位测量 |
| |
P002 物料类型 | 液位物料 | （出厂默认） |
固体物料 |
| |
P003 测量单位 | 米 | （出厂默认） |
厘米 |
| |
毫米 |
| |
英尺 |
| |
英寸 |
| |
P004 空罐高位 | 通过up键、down键设定数值、安装高度，对应物位零点4mA |
|
P005 满罐高度 | 物料的高度对应物位满点20mA，通过up、down键设定，要求至少比安装高度少300mm（盲区） |
|
P006回波算法 | 算法 | （出厂默认） |
回波优先 |
| |
强度优先 |
| |
P999 出厂设置 | 恢复出厂设置数值 | |
P000 参数锁定 | 参数锁定不可修改，取消参数锁定状态。 | |
超声波液位计设置说明：
超声波液位计出厂设置为物位方式，即物位小值是4mA, 物位值是20 mA。
设置菜单中的“空罐高度”设置的是总高度，即从安装位置到罐底的高度，这个值实际上对应物位的小值，也就是零点4mA。这个值要求小于所选超声波液位计的量程。如现场从安装位置到罐底高8m，则“空罐高度”选项应设定为8m。
设置菜单中的“满灌高度”设置的是物位的值，也就是满点20mA。因为超声波液位计有盲区，物料不能进入盲区。盲区是300mm，所以“满灌高度”的设定值至少要小于“仓位高度”300mm。
如现场从安装位置到罐底高8m，则“满罐高度”只能设置为7.7m，可以更小一些，避免物料高位时进入盲区，造成测量混乱。
